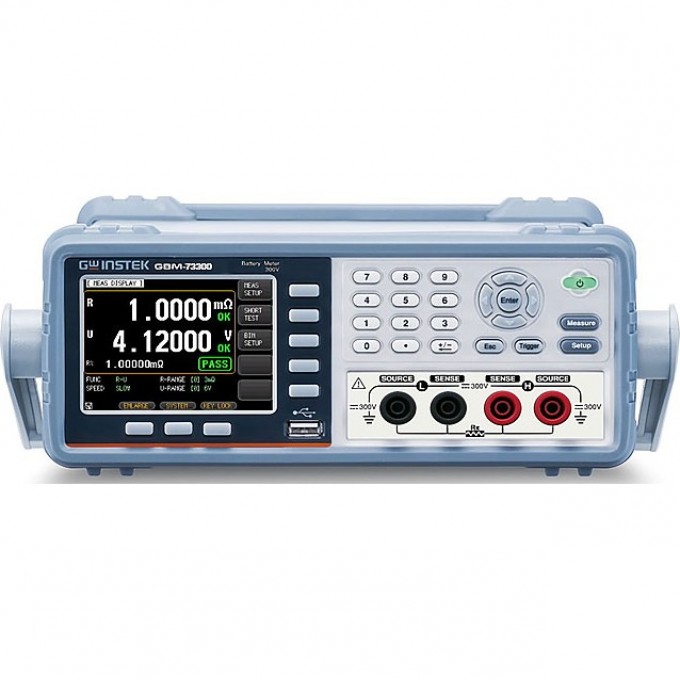

Тестер батарей GW INSTEK с измерением сопротивления 0.1 мкОм - 3.2 кОм и напряжения до 300 В GBM-73300

GW Instek GBM-73300 представляет собой программируемый измеритель внутреннего сопротивления источников питания, предназначенный для анализа состояния батарей и элементов питания, а также оценки их уровня заряженности. Прибор обеспечивает функциональность «2 в 1», позволяя одновременно измерять внутреннее сопротивление (Rвн) и постоянное напряжение (Uпост). Диапазон измерения Rвн составляет от 0,1 мкОм до 3,2 кОм с максимальным разрешением 0,1 мкОм и базовой погрешностью ±0,5%. Измерение Uпост осуществляется в пределах от 10 мкВ до 300 В с базовой погрешностью ±0,01%.

Устройство оснащено 4-проводной схемой измерений для повышения точности. Предусмотрен автоматический и ручной выбор предела измерения, а также функция установки «0»-показаний (Zero). Результаты отображаются на большом цветном графическом дисплее диагональю 9 см. Скорость измерения может быть настроена на 3, 14, 25 или 65 измерений в секунду. Тестер поддерживает допусковый контроль (Go/NoGo) для Rвн и напряжения V с возможностью задания верхних и нижних пределов компарирования (Abs, Per/%, SEQ), сопровождаемый визуальной и звуковой индикацией.

GW Instek GBM-73300 включает функции статистики (Mx+B) для длительных интервалов, режим записи и хранения до 10 000 отсчетов, а также построение графиков распределения. Память прибора позволяет сохранять и вызывать до 10 000 значений. Статистические данные могут быть представлены в виде таблиц, с просмотром нормального распределения V и Rвн, а также экспортированы на внешний USB-flash накопитель. Прибор оснащен развернутым меню измерений (Trig) и внешнего запуска (Ext), функцией детектирования плохого контакта в цепи измерений при использовании щупов, удержанием показаний, усреднением (от 2 до 256), выводом на печать и встроенным календарем.

Тестер предназначен для использования в лабораториях, на производстве, в сервисных центрах и при обслуживании систем бесперебойного питания, где требуется точный контроль состояния аккумуляторных батарей. Прибор имеет интерфейсы RS-232C, USB (2 порта) и слот HANDLER для интеграции в автоматизированные системы сортировки. Рабочие условия эксплуатации составляют от 0 °С до 40 °С. Габариты устройства 264 x 107 x 350 мм, масса 2,8 кг.

• Функциональность «2 в 1» (R/V) для измерения внутреннего сопротивления и напряжения;
• Измерение Rвн: 0,1 мкОм ... 3200 Ом (7 пределов, макс. разрешение: 0,1 мкОм);
• Базовая погрешность Rвн: ± 0,5%;
• 4-проводная схема измерений;
• Автоматический и ручной выбор предела измерения, установка «0»-показаний (Zero);
• Измерение Uпост: 10 мкВ … 300 В (3 предела Uпост.: «±8В», «±80 В», «±300»В, макс. разрешение 10 мкВ);
• Базовая погрешность Uпост: ± 0,01%;
• Отображение 2-х параметров: внутреннего сопротивления и напряжения (R + V);
• Большой, цветной графический дисплей (диаг. 9 см);
• Скорость измерения: 3 изм/с, 14 изм/с, 25 изм/с, 65 изм/с;
• Допусковый контроль (Go/NoGo) при измерении Rвн и напряжения V с заданием пределов (Hi/Lo) компарирования (Abs, Per/%, SEQ) с визуальной и звуковой индикацией;
• Функция статистики (Mx+B) на длительном интервале, режим записи и хранения результатов (до 10.000 отсчетов), построение графиков (кривых распределения);
• Память 10.000 значений (запись / вызов);
• Отображение статистики в виде таблиц, просмотр нормального распределения V и Rвн, экспорт данных на внешний USB-flash;
• Развернутое меню измерений (Trig) и внеш. запуска (Ext);
• Функция детектирования плохого контакта «Откл./ Подкл.» (disconnect/ contact ) в цепи измерений при использовании щупов;
• Удержание показаний, усреднение 2-256, вывод на печать, встроенный календарь (таймер);
• Интерфейсы: RS-232, USB (2), слот HANDLER (сортировщик);
• Рабочие условия 0 °С … 40 °С;
• Габариты 264 x 107 x 350 мм;
• Масса 2,8 кг.
