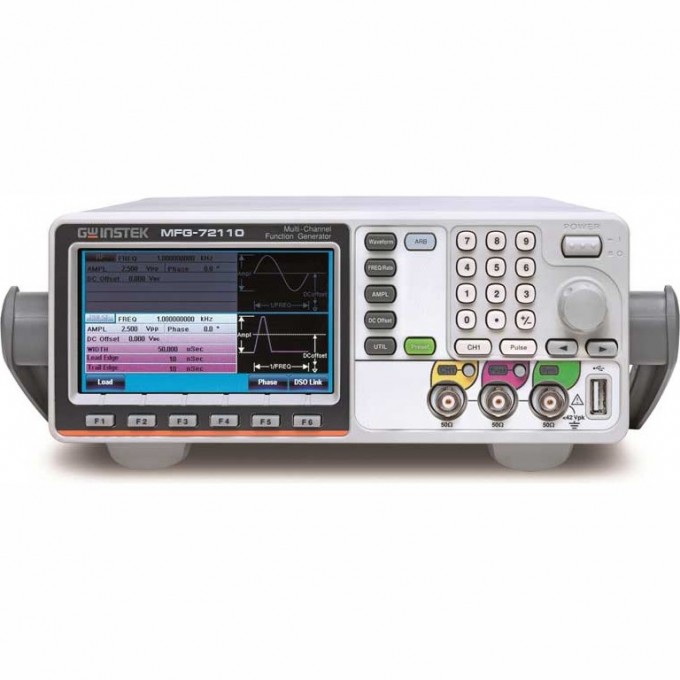

Генератор сигналов специальной формы GW INSTEK двухканальный 1 мкГц-20 МГц MFG-72120

Многофункциональный двухканальный генератор сигналов специальной формы GW Instek MFG-72120 предназначен для использования в учебных заведениях, автомобильной электронике, промышленном производстве и научных лабораториях. Прибор обеспечивает усиленную изоляцию между выходами и поддерживает режим объединения с источниками питания постоянного тока для увеличения амплитуды выходного напряжения до +42 В или -42 В. Устройство внесено в Госреестр СИ под номером 78118-20 со сроком действия до 27.04.2025 г.

Генератор работает в частотном диапазоне от 1 мкГц до 20 МГц (до 25 МГц для импульсных сигналов) и имеет частоту дискретизации 4 Гвыб/с. Полоса пропускания составляет 800 МГц. Выходной уровень регулируется от 1 мВпик-пик до 10 Впик-пик (до 2,5 Впик-пик для импульсов) при выходном импедансе 50 Ом. Встроенный ЦАП имеет разрядность 14 бит, а память для сигналов специальной формы составляет 16 кБ. Поддерживаются различные виды модуляции, включая AM, ЧМ, ИM, ЧМн, SUM, ШИМ, Амн, ФМн, а также режимы ГКЧ и BURST.

Все выходы прибора полностью гальванически развязаны, что обеспечивает стабильность и точность измерений. Прямой цифровой синтез обеспечивает разрешение по частоте 1 мкГц. Генератор поддерживает 6 стандартных форм сигнала и 65 видов произвольных форм, с возможностью редактирования сигналов специальной формы без подключения к ПК. Встроенный частотомер позволяет измерять частоту до 150 МГц.

Управление и мониторинг осуществляются через TFT-экран с разрешением 480 х 272 пикселей и диагональю 11 см. Для расширения функциональности предусмотрен USB-интерфейс. Программное обеспечение AWES предназначено для формирования сигналов. Дополнительные возможности включают дымоуловитель и разъем RJ12.

• Все выходы полностью гальванически развязаны;
• Прямой цифровой синтез, разрешение по частоте 1 мкГц;
• Формы сигнала: 6 стандартных, 65 произвольных;
• Возможность редактирования СПФ без подключения к ПК;
• Встроенный частотомер до 150 МГц;
• Программное обеспечение AWES для формирования сигналов.
