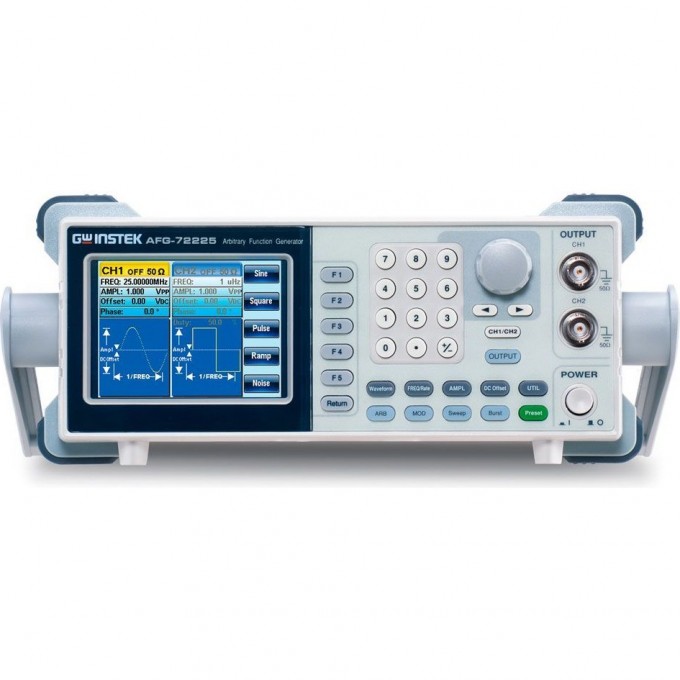

Генератор сигналов специальной формы двухканальный GW INSTEK 1 мкГц-25 МГц AFG-72225

Генератор сигналов произвольной формы GW Instek AFG-72225 представляет собой двухканальное устройство, предназначенное для генерации сигналов в диапазоне от 1 мкГц до 25 МГц. Прибор поддерживает различные формы сигнала, включая синусоидальный, прямоугольный, треугольный, пилообразный, импульсный и шум. Устройство оснащено 10-битным ЦАП и памятью 4 кБ для формирования сигналов произвольной формы.

Генератор обеспечивает выходной уровень от 1 мВпик-пик до 10 Впик-пик с выходным импедансом 50 Ом. Частота дискретизации составляет 4 Гвыб/с, а полоса пропускания — 800 МГц. Поддерживаются различные виды модуляции, такие как АМ, ФМ, ЧМ, ЧМн, а также режим ГКЧ и BURST (пакетный режим). Погрешность установки частоты опорного генератора составляет ±2×10⁻⁵.

Устройство оснащено ЖК-экраном с разрешением 320х240 пикселей и диагональю 9 см для удобного отображения параметров. Интерфейс USB обеспечивает подключение к внешним устройствам. Генератор предназначен для использования в лабораториях, научно-исследовательских центрах и на производстве для тестирования электронных компонентов и систем.

Встроенный частотомер позволяет измерять частоты до 150 МГц. Прибор имеет синхро-вход и синхро-выход для синхронизации с другими устройствами. Возможно редактирование сигналов произвольной формы непосредственно на устройстве без необходимости подключения к персональному компьютеру. Режим SUM позволяет складывать два выходных сигнала.

• Диапазон частот (синус и меандр): 1 мкГц…25 МГц;
• Память для формирования сигнала 4000 точек (10 групп);
• Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум;
• Режим формирования сигнала произвольной формы (ARB);
• Возможность редактирования СПФ без подключения к ПК;
• Режим SUM: сложение 2-х выходных сигналов;
• Встроенный частотомер до 150 МГц;
• Синхро-вход и –выход;
• Программное обеспечение для формирования сигналов произвольной формы (ARB).
