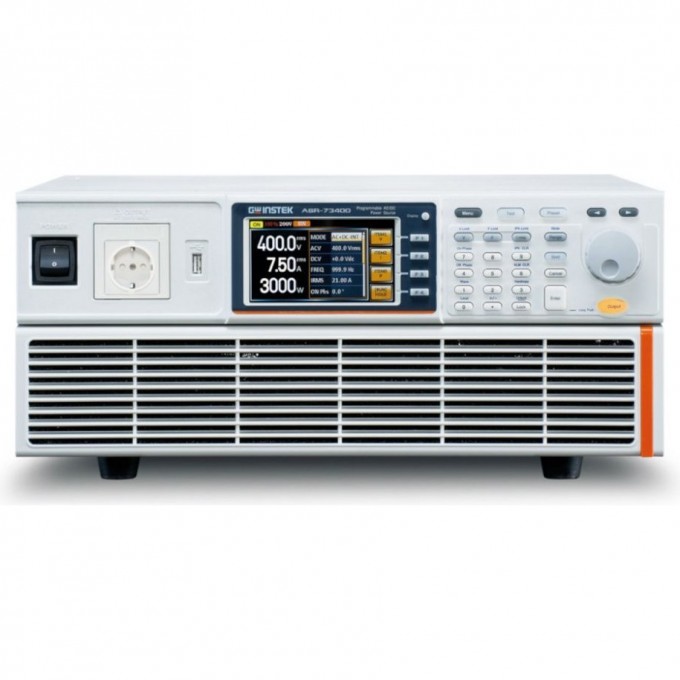

Источник питания переменного и постоянного тока GW INSTEK ASR-73XXX 400 В 40 А 4000 Вт ASR-73400

Программируемый источник питания GW Instek ASR-73400 предназначен для генерации переменного (однофазного) и постоянного тока. Модель ASR-73400 входит в серию ASR-73XXX и обеспечивает максимальное выходное напряжение до 400 Вскз, максимальный ток до 40 Аскз и общую мощность до 4000 Вт. Устройство подходит для широкого спектра применений, включая разработку бортовых зарядных устройств, серверных блоков питания, светодиодных модулей, двигателей переменного тока, вентиляторов, ИБП, а также для тестирования автомобильного электрооборудования и бытовой техники.

Источник питания GW Instek ASR-73400 позволяет устанавливать широкий диапазон выходных параметров, включая напряжение, частоту, ток и начальный фазовый угол при включении/выключении. Поддерживается выходное постоянное напряжение до ±570 В и переменное напряжение с частотой от 40 до 999,9 Гц. Устройство обеспечивает одновременную индикацию напряжения, тока, активной, реактивной и полной мощности, коэффициента мощности (Pf), пик-фактора (Cf), а также гармоник напряжения и тока до 40-й. Доступны различные формы выходного сигнала: синусоидальная, прямоугольная, треугольная, произвольная (Arb/СПФ) и постоянное напряжение.

Функционал прибора включает редактирование выходного напряжения и запись 16 сигналов произвольной формы (Arb), включая 8 типов синуса, 4 типа треугольной формы и 4 типа прямоугольной формы с длиной 4096 точек. Предусмотрено свипирование (нарастание/спад с заданной крутизной), изменение коэффициента амплитуды (до Cf=6), задание прерываний, перенапряжений, провалов и отклонений напряжения с встроенными профилями тестов согласно нормам ISO-16750-2. Широкое меню синхронизации включает 9 режимов, таких как внутренняя, внешняя, синхронный режим и другие. Предусмотрена запись 10 профилей настроек в память (ячейки М0…М9).

Для подключения нагрузки доступны выходы на передней панели (евророзетка) и на задней панели (клеммы). Источник питания оснащен цветным ЖКИ (TFT) дисплеем диагональю 11 см. Для удаленного управления и интеграции предусмотрены интерфейсы USB, LAN, RS-232, GPIB, а также вход внешнего аналогового управления (Ext I/O). Поддерживается питание удаленной нагрузки (remote sensing) и поставляется ПО для моделирования формы, создания импульсов, провалов напряжения и других нарушений в сети электропитания.

• Источник переменного (1ф) и постоянного тока;
• Широкий диапазон установки выходных параметров (напряжение, частота, ток, нач. фазовый угол при Вкл/ Выкл);
• Uвых постоянное/DC до ±570 В, частота переменного напряжения 40…999,9 Гц;
• Одновременная индикация - напряжение, ток, мощность (активная, реактивная, полная –P/S/Q), коэф. мощности (Pf), пик фактор (Сf), гармоники напряжения и тока (до 40-й);
• Форма Uвых-синусоидальная, прямоугольная, треугольная, напряжение произвольной формы (Arb/СПФ) и постоянное напряжение;
• Произвольная форма - свипирование (нарастание/ спад с заданной крутизной), изменение коэф. амплитуды (до Cf =6), задание прерываний, перенапряжения, провалов, отклонения напряжения (встроенные профили тестов согласно норм ISO-16750-2);
• Редактирование Uвых и запись 16 сигналов произвольной формы (Arb) - 8 типов синуса, 4 типа треугольной формы, 4 типа прямоугольной формы (длина 4096 точек);
• Широкое меню синхронизации (9 видов) - внутренняя, внеш. источником (Ext Sinc), внутр.+внеш., синхронный режим (AC+DC-INT, AC-INT, DC-INT, AC+DC-EXT, AC-EXT, AC+DC-ADD, AC-ADD, AC+DC-Sync и AC-Sync);
• Запись в память 10 профилей настроек (ячейки М0…М9);
• Выход на передней (евророзетка) и задней панели (клеммы);
• ПО для моделирования формы, создания импульсов, провалов напряжения и других нарушений в сети электропитания;
• Питание удаленной нагрузки (remote sensing);
• Цветной ЖКИ (TFT), диагональ 11 см.
