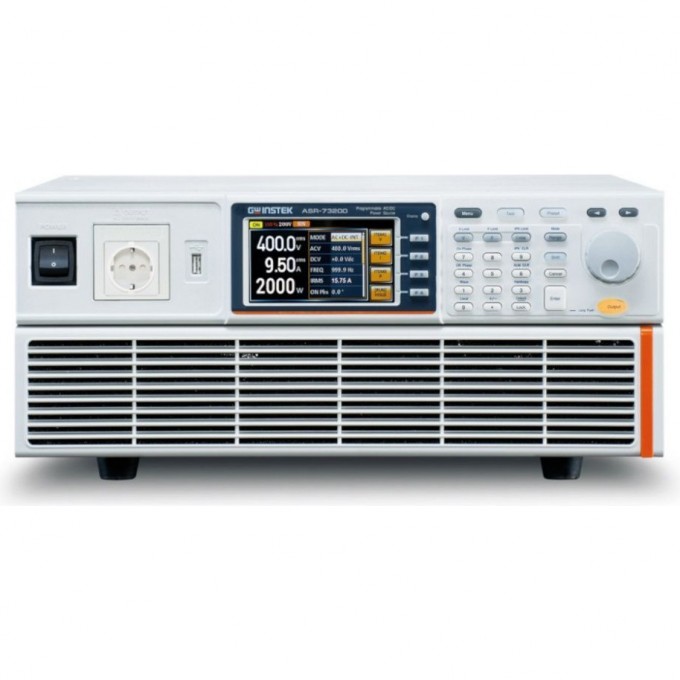

Источник питания переменного и постоянного тока GW INSTEK ASR-73XXX до 400 Вскз / 20 Аскз ASR-73200

Источник питания GW Instek ASR-73200 предназначен для формирования переменного (AC) и постоянного (DC) тока. Устройство обеспечивает три режима формирования выходного напряжения: AC, DC и AC+DC, поддерживая номинальную выходную мощность в каждом из них. Максимальное выходное постоянное напряжение составляет до ±570 В, а переменное напряжение достигает ~400 Вскз с регулируемой частотой от 40 до 999,9 Гц.

Серия ASR-73XXX отличается высокой скоростью нарастания и спада постоянного напряжения (менее 100 мкс). Прибор позволяет дискретно устанавливать выходные параметры с шагом от 0,01 В и 0,01 А. Коэффициент гармоник составляет не более 0,5%. На дисплее одновременно отображаются напряжение, ток, активная, реактивная и полная мощность, коэффициент мощности, пик-фактор, а также гармоники напряжения и тока до 40-й.

Источник питания ASR-73200 подходит для разработки и тестирования бортовых зарядных устройств, серверных блоков питания, светодиодных модулей, двигателей переменного тока, вентиляторов переменного тока, источников бесперебойного питания и различных электронных компонентов. Также он используется для тестирования автомобильного электрооборудования и бытовой техники. Поддерживаются синусоидальная, прямоугольная, треугольная и произвольная формы выходного сигнала, а также постоянное напряжение.

Устройство оснащено широким набором интерфейсов для удаленного управления, включая USB, LAN, RS-232, GPIB и вход внешнего аналогового управления. Предусмотрена возможность записи 10 профилей настроек в память. Выходные клеммы расположены как на передней панели (евророзетка), так и на задней панели. В комплекте поставляется программное обеспечение для моделирования форм сигналов, создания импульсов, провалов напряжения и других нарушений в сети электропитания. Поддерживается питание удаленной нагрузки (remote sensing).

• Источник переменного (1 фаза) и постоянного тока;
• Широкий диапазон установки выходных параметров (напряжение, частота, ток, начальный фазовый угол при Вкл/Выкл);
• Дискретная установка выходных параметров с шагом от 0,01 В / 0,01 А;
• Максимальное выходное постоянное напряжение до ±570 В;
• Частота переменного напряжения 40…999,9 Гц;
• Низкий коэффициент гармоник (≤0,5%);
• Одновременная индикация напряжения, тока, мощности (активная, реактивная, полная), коэффициента мощности, пик-фактора, гармоник напряжения и тока (до 40-й);
• Форма выходного сигнала: синусоидальная, прямоугольная, треугольная, произвольная (Arb/СПФ) и постоянное напряжение;
• Произвольная форма: свипирование (нарастание/спад с заданной крутизной), изменение коэффициента амплитуды (до Cf =6), задание прерываний, перенапряжения, провалов, отклонения напряжения (встроенные профили тестов согласно норм ISO-16750-2);
• Редактирование выходного напряжения и запись 16 сигналов произвольной формы (Arb) - 8 типов синуса, 4 типа треугольной формы, 4 типа прямоугольной формы (длина 4096 точек);
• Широкое меню синхронизации (9 видов): внутренняя, внешним источником (Ext Sinc), внутренняя+внешняя, синхронный режим (AC+DC-INT, AC-INT, DC-INT, AC+DC-EXT, AC-EXT, AC+DC-ADD, AC-ADD, AC+DC-Sync и AC-Sync);
• Запись в память 10 профилей настроек (ячейки М0…М9);
• Выход на передней (евророзетка) и задней панели (клеммы);
• ПО для моделирования формы, создания импульсов, провалов напряжения и других нарушений в сети электропитания;
• Питание удаленной нагрузки (remote sensing);
• Цветной ЖКИ (TFT).
