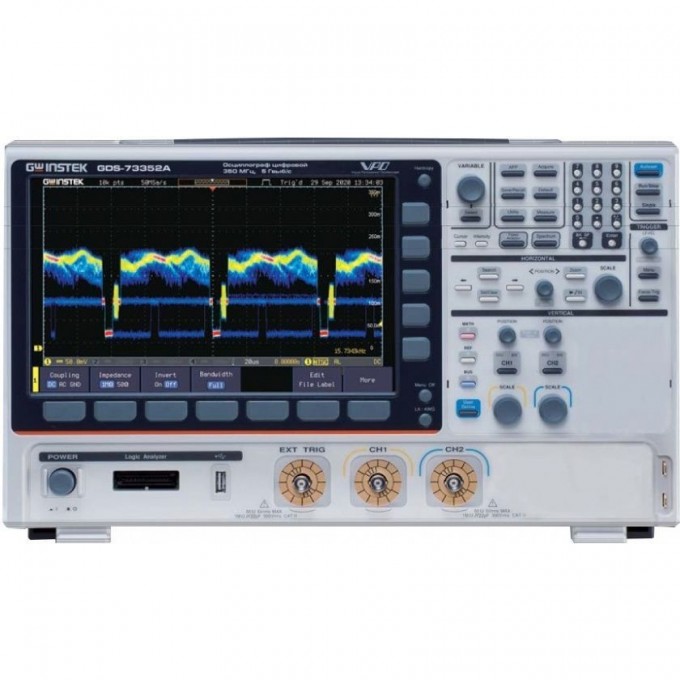

Осциллограф цифровой двухканальный GW INSTEK GDS-73352A с полосой 350 МГц и частотой дискретизации 5 ГГц GDS-73352A-(GPIB)

Цифровой осциллограф GW Instek GDS-73352A предназначен для анализа электрических сигналов в различных областях электроники и радиотехники. Модель оснащена двумя каналами, полосой пропускания 350 МГц и максимальной частотой дискретизации 5 ГГц. Устройство поддерживает технологию VPO для визуализации аналогового осциллографа со скоростью 200 000 осциллограмм в секунду, что обеспечивает высокую детализацию отображения сигналов.

Осциллограф GDS-73352A обладает встроенным анализатором спектра с диапазоном от 1 кГц до 2,5 ГГц, позволяющим измерять в дБм, дБВ с.к.з. и лин.с.к.з. с перестройкой фильтров полосы пропускания. Встроенный генератор СПФ имеет два канала с частотой до 25 МГц, 13 форм сигналов, ЦАП 14 бит и дискретизацией 200 МГц. Устройство поддерживает 38 видов автоматических измерений, курсорные измерения и математические функции, включая сложение, вычитание, умножение, деление, а также встроенный редактор формул.

Функционал осциллографа включает режимы сбора данных: выборка, пиковый детектор с разрешением более 400 пс, усреднение (от 2 до 256), высокое разрешение (Hi Res) и ZOOM. Сегментированная память объемом 490 000 сегментов позволяет эффективно работать с большими объемами данных. Прибор поддерживает функцию анализа частотных характеристик (FRA) и построение диаграммы Боде. Для удобства работы предусмотрена технология разделения экрана на два независимых окна для одновременного наблюдения осциллограмм и анализа спектра.

Осциллограф оснащен интерфейсами USB 2.0, RS-232, LAN и GPIB для подключения к внешним устройствам. Внутренняя память позволяет сохранять до 20 осциллограмм и 20 профилей настроек. Устройство поддерживает синхронизацию и декодирование шин I2C, SPI, UART (RS232/422/482), CAN/LIN (опционально с 16 логическими пробниками).

• Технология VPO (визуализация аналогового осциллографа, 200 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Встроенный анализатор спектра 1 кГц ~ 2,5 ГГц (измерения в дБм, дБВ с.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания;
• ПЧ - 1 Гц ~ 2,5 МГц, уровень собственных шумов <-80 дБм (тип.);
• Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, длина памяти 16К точек;
• Автоизмерения параметров (38 видов), курсорные измерения, функции математики - сложение, вычитание, умножение, деление, встроенный редактор формул;
• Режимы сбора данных - выборка, пиковый детектор (>400 пс), усреднение (2 … 256), высокое разрешение (Hi Res), ZOOM;
• Сегментированная память (490 000 сегментов);
• Функция анализа частотных характеристик/ FRA, построение диаграммы Боде (ЛАФЧХ);
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ);
• Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
• Синхронизация и декодирование шин I2C, SPI, UART (RS232/422/482), CAN/LIN (опция 16 каналов логического пробника);
• Регистратор входных данных до 1000 ч в виде CSV-отсчетов (800 МБ, мин. интервал выборки 2 с);
• Технология разделения экрана на 2 независимых окна (Split Window) для наблюдения осциллограмм и при анализе сигналов спектра;
• Внутренняя память - 20 осциллограмм, 20 профилей настроек.
