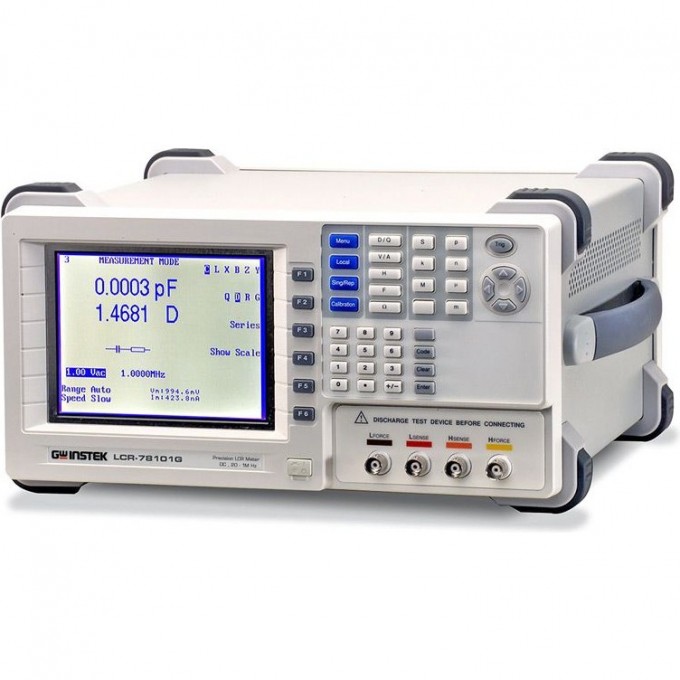

Измеритель RLC GW INSTEK Серия LCR-78000G с частотой тест-сигнала 20 Гц-10 МГц и базовой погрешностью 0.1% LCR-78110G

GW Instek LCR-78110G — это цифровой измеритель RLC из серии LCR-78000G, предназначенный для точного измерения комплексного сопротивления, сопротивления постоянному току, проводимости, ёмкости, индуктивности, тангенса угла потерь, добротности и фазового сдвига. Прибор обеспечивает базовую погрешность 0.1% и работает в широком диапазоне частот тест-сигнала от 20 Гц до 10 МГц.

Устройство оснащено большим графическим ЖК-дисплеем с разрешением 6 разрядов, что обеспечивает наглядное отображение результатов. Поддерживаются параллельная и последовательная схемы измерений, а также режим полярных координат Z+фаз.сдвиг (θ)/ Y+фаз.сдвиг (θ). Измеритель имеет функции отображения графика зависимости измеряемых параметров от частоты/напряжения, автоустановки вертикальной шкалы и маркерных измерений (Peak/Dip).

LCR-78110G обладает расширенными функциональными возможностями для сбора, анализа, отображения и хранения информации, включая допусковый тест элементов (Pass/Fail) и программирование табличных измерений (мультишаговый тест). Плавная установка частоты тест-сигнала осуществляется в режимах ГРУБО/ТОЧНО, а графический режим позволяет проводить качание частоты по 300 точкам.

Прибор оснащен интерфейсами GPIB и RS-232 для подключения к внешним системам. В комплект поставки могут входить различные измерительные аксессуары, такие как адаптеры для внешнего смещения, измерительные щупы и кабели, что расширяет его функциональность для работы с различными типами компонентов.

• Измерение комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току (Rdc), проводимости (G, Y, B) ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига;
• Базовая погрешность 0,1 %;
• Отображение графика зависимости измеряемых параметров от частоты/ напряжения (режим анализа), автоустановка вертикальной шкалы, маркерные измерения (Peak/ Dip);
• Параллельная/последовательная схема измерений;
• Режим полярных координат: Z+фаз.сдвиг (θ)/ Y+фаз.сдвиг (θ);
• Широкие функциональные возможности по сбору, анализу, отображению и хранению информации;
• Допусковый тест элементов (Pass/Fail) в режимах: «абсолют. знач./Δ-измерение/ %»;
• Программирование табличных измерений (мультишаговый тест);
• Плавная установка частоты тест-сигнала (ГРУБО/ТОЧНО);
• Графический режим, качание частоты по 300 точкам;
• Большой графический ЖК-дисплей, разрешение 6 разрядов;
• Одноуровневый интуитивный пользовательский интерфейс;
• Широкий перечень дополнительных измерительных аксессуаров, в т.ч. опция подачи внешнего напряжения смещения до 200 В/ до 2 МГц (Opt.02 DC Bias box);
• Интерфейс КОП/RS-232.
