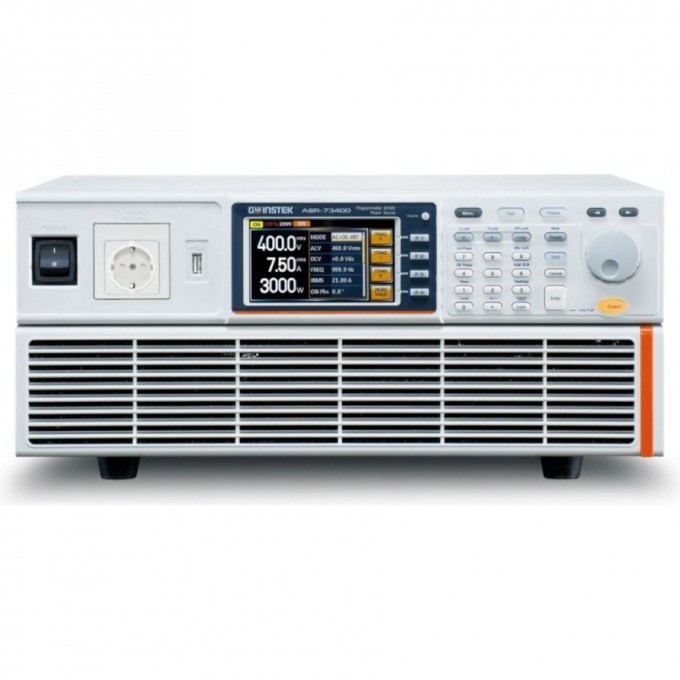

Программируемый источник питания переменного и постоянного тока GW INSTEK ASR-73XXX 400 В, 40 А, 4000 Вт ASR-73400HF

Источник питания GW Instek ASR-73400HF представляет собой программируемое устройство, способное генерировать как переменный, так и постоянный ток. Он предназначен для широкого спектра применений, включая разработку бортовых зарядных устройств, серверных блоков питания, светодиодных модулей, двигателей переменного тока, вентиляторов переменного тока, источников бесперебойного питания (ИБП) и различных электронных компонентов. Устройство также подходит для тестирования автомобильного электрооборудования и бытовой техники.

Модель ASR-73400HF обеспечивает широкий диапазон установки выходных параметров, включая напряжение, частоту, ток и начальный фазовый угол при включении/выключении. Выходное постоянное напряжение достигает ±570 В, а частота переменного напряжения регулируется в диапазоне от 40 до 5000 Гц. Прибор позволяет одновременно отображать напряжение, ток, активную, реактивную и полную мощность (P/S/Q), коэффициент мощности (Pf), пик-фактор (Cf), а также гармоники напряжения и тока до 40-й.

Источник поддерживает генерацию различных форм выходного сигнала: синусоидальной, прямоугольной, треугольной, произвольной формы (Arb/СПФ) и постоянного напряжения. Функции произвольной формы включают свипирование (нарастание/спад с заданной крутизной), изменение коэффициента амплитуды (до Cf=6), задание прерываний, перенапряжений, провалов и отклонений напряжения в соответствии с нормами ISO-16750-2. Предусмотрено редактирование и запись 16 сигналов произвольной формы, включая 8 типов синуса, 4 типа треугольной формы и 4 типа прямоугольной формы (длина 4096 точек).

Устройство оснащено широким меню синхронизации (9 видов), включая внутреннюю, внешнюю (Ext Sinc), комбинированную и различные синхронные режимы. Внутренняя память позволяет сохранять до 10 профилей настроек (ячейки М0…М9). Подключение нагрузки возможно как через евророзетку на передней панели, так и через клеммы на задней панели. Прибор поддерживает удаленное измерение напряжения (remote sensing) и поставляется с программным обеспечением для моделирования форм сигналов, создания импульсов, провалов напряжения и других нарушений в сети электропитания. Информацию отображает цветной ЖКИ (TFT) диагональю 11 см.

• Источник переменного (1ф) и постоянного тока;
• Широкий диапазон установки выходных параметров (напряжение, частота, ток, нач. фазовый угол при Вкл/ Выкл);
• Uвых постоянное/DC до ±570 В, частота переменного напряжения 40…5000 Гц;
• Одновременная индикация - напряжение, ток, мощность (активная, реактивная, полная –P/S/Q), коэф. мощности (Pf), пик фактор (Сf), гармоники напряжения и тока (до 40-й);
• Форма Uвых-синусоидальная, прямоугольная, треугольная, напряжение произвольной формы (Arb/СПФ) и постоянное напряжение;
• Произвольная форма - свипирование (нарастание/ спад с заданной крутизной), изменение коэф. амплитуды (до Cf =6), задание прерываний, перенапряжения, провалов, отклонения напряжения (встроенные профили тестов согласно норм ISO-16750-2);
• Редактирование Uвых и запись 16 сигналов произвольной формы (Arb) - 8 типов синуса, 4 типа треугольной формы, 4 типа прямоугольной формы (длина 4096 точек);
• Широкое меню синхронизации (9 видов) - внутренняя, внеш. источником (Ext Sinc), внутр.+внеш., синхронный режим (AC+DC-INT, AC-INT, DC-INT, AC+DC-EXT, AC-EXT, AC+DC-ADD, AC-ADD, AC+DC-Sync и AC-Sync);
• Запись в память 10 профилей настроек (ячейки М0…М9);
• Выход на передней (евророзетка) и задней панели (клеммы);
• ПО для моделирования формы, создания импульсов, провалов напряжения и других нарушений в сети электропитания;
• Питание удаленной нагрузки (remote sensing);
• Цветной ЖКИ (TFT), диагональ 11 см.
