Портативный осциллограф-мультиметр GW INSTEK двухканальный 70 МГц 1 ГГц GDS-7307

Артикул: GDS-7307

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенности -

МультиметрыПортативные

Количество каналов -

Напряжение, В -

230

Мощность, Вт -

175

Дополнительные возможности -

USB-интерфейс / Дымоуловитель / Разъем RJ12

Тип -

Цифровой

Полоса пропускания, МГц -

Интерфейс -

USB

Режимы работы -

Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y

Напряжение питания -

100…240 В, 48…63 Гц, 40 Вт

Тип осциллографа -

Осциллограф-мультиметр

Число каналов -

Максимальная частота дискретизации -

1 ГГц

Максимальный объем памяти -

5 МБ

АЦП (бит) -

Сопротивление входа -

1 МОм

Дисплей -

TFT, 17,8 см, 480х800, Сенсорный

Объем памяти -

5 МБ

Разрешение АЦП -

8 бит

Масса (кг) -

1,5

Масса -

1,5 кг

Опции -

GDP-040D – двухканальный дифференциальный пробник: полоса пропускания 40 МГц, коэф. ослабления х200; макс. Uвх. (DC+AC пик) ? 600 В; вх. импеданс: 2 МОм/15 пФ (диф. режим); 1 МОм/7 пФ (между земл. и входами)

Габариты -

240,2 × 136 × 59,7 мм

Характеристики -

Параметры

Канал вертикального отклонения -

Число вх. каналов

Коэф. отклонения (Коткл.) -

2 мВ/дел…10 В/дел (с шагом 1-2-5)

Погрешность установки Коткл -

± 3 %

Время нарастания -

≤ 5 нс

Входной импеданс -

1 МОм (± 2 %) / 16,5 пФ

Макс. входное напряжение -

300 Вскз, Кат II

Канал горизонтального отклонения -

Коэф. развертки (Кразв.)

Погрешность установки Кразв -

± 0,002 %

Синхронизация -

Источники синхросигнала

Режимы запуска развертки -

Автоколебательный, ждущий, однократный

Коэффициент отклонения -

2 мВ/дел…10 В/дел

Частотомер -

Диапазон измерений

Погрешность измерения -

DC: GDS-73xx: 50 мА, 500 мА ± (0,1 % + 5 емр), 10A ± (0,5 % + 1 емр) GDS-72xx: 50 мА, 500 мА, 10 А ± (0,5 % + 1 емр) AC: 50 мА, 500 мА ± (1,5 % + 15 емр) при 50 Гц – 1 кГц, 10 А ± (3 % + 15 емр) при 50 Гц – 1 кГц

Общие данные -

Дисплей

Коэффициент развертки -

10 нс/дел…100 с/дел

Полоса пропускания (-3 дБ) -

0…70 МГц

Связь по входу -

Открытый, закрытый, “земля”

Математика -

Сложение, вычитание, умножение, деление, БПФ, инверсия

Связь входа синхронизации -

ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC

Чувствительность синхронизации -

0…25 МГц: 0,5 дел или 5 мВ; 25…70/100/200 МГц: 1,5 дел или 15 мВ

Аналого-цифровое преобразование -

Разрешение по вертикали

Пиковый детектор -

10 нс

Курсорные измерения -

Функции

Автоматические измерения -

Функции по вертикали

Функции по горизонтали -

Частота; период; время нарастания и спада; +/- длит. импульса, +/- скважность

Автоустановка -

В/дел, с/дел, параметры синхросигнала

Режим X-Y -

Х – кан 1; Y – кан 2; разность фаз ± 3° до 100 кГц

Встроенный flash диск -

120 МБ

Максимальное входное напряжение -

300 Вскз, Кат II

Разрешение по вертикали -

8 бит

Измерение задержки -

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Фаза

Огранич. полосы пропуск -

20 МГц

Постоянное смещение -

2 мВ/дел…50 мВ/дел: ±0,4 В; 100 мВ/дел…500 мВ/дел: ± 4 В; 1 В/дел…5 В/дел: ± 40 В; 10 В/дел: ± 300 В

Тип синхронизации -

По фронту, ТВ-синхронизация, по длительности импульса, чередующийся запуск Пред- (10 дел.) и послезапуск (1000 дел)

Макс. частота дискретизации -

1 ГГц

Интерполяция -

SinX/x

Регистратор -

30000 осциллограмм

Разрешение -

6 разрядов

ПО -

OpenWave 200

Разрешение индикатора -

Максимальная индикация

Постоянное и переменное (СКЗ) напряжение -

Пределы измерения напряжений

Вх. сопротивление -

10 МОм

Погрешность -

DC: GDS-73xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр) GDS-72xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр) AC: 50 мВ, 500 мВ, 5 В, 50 В, 700 В ± (1,5 % + 15 емр) при 50 Гц – 1 кГц

Постоянный и переменный (СКЗ) ток -

Предел измерений тока

Сопротивление -

Предел измерений

Диапазон измерений -

50 Ом … 5 МОм

Температура (GDS-73xx)) -

Диапазон

Термопары -

B, E, J, K, N, R, S, T

Прозвон цепи -

Порог срабатывания

Индикация -

Непрерывный зв. сигнал

ИСПЫТАНИЕ P-N -

Напряжение теста

Время работы от батареи -

4,1 ч

Режимы синхронизации -

По фронту, ТВ-синхронизация, по длительности импульса

Диапазон измерения напряжения DC -

50 мВ - 1000 В

Диапазон измерения напряжения AC -

50 мВ - 700 В

Диапазон измерения тока DC -

50 мА - 10 А

Диапазон измерения тока AC -

50 мА - 10 А

Диапазон измерения сопротивления -

50 Ом - 5 МОм

Типы термопар -

B, E, J, K, N, R, S, T

Тип батареи -

Li-pol

Емкость батареи -

6100 мА/ч

Частота дискретизации -

1 ГГц

Полоса пропускания -

70 МГц

ОПИСАНИЕ

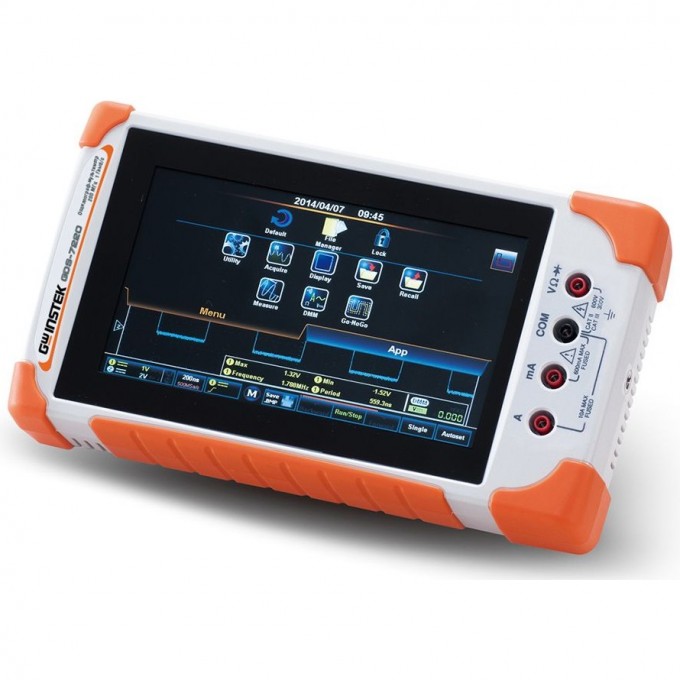

Портативный осциллограф-мультиметр GW Instek GDS-7307 представляет собой двухканальное устройство с полосой пропускания 70 МГц и максимальной частотой дискретизации 1 ГГц. Прибор объединяет функции цифрового осциллографа и мультиметра, что делает его универсальным инструментом для различных измерений. Он оснащен цветным сенсорным TFT-дисплеем с диагональю 17,8 см и разрешением 480х800 пикселей.

Осциллограф GDS-7307 имеет разрешение по вертикали 8 бит и входной импеданс 1 МОм (± 2 %) / 16,5 пФ. Коэффициент отклонения составляет от 2 мВ/дел до 10 В/дел, а коэффициент развертки — от 10 нс/дел до 100 с/дел. Максимальный объем памяти составляет 5 МБ, что позволяет сохранять до 30 000 осциллограмм в режиме регистратора. Поддерживаются различные режимы запуска развертки, включая автоколебательный, ждущий и однократный, а также синхронизация по фронту, ТВ-синхронизация и по длительности импульса.

Встроенный мультиметр позволяет измерять постоянное и переменное напряжение (до 1000 В DC и 700 В AC), постоянный и переменный ток (до 10 А), сопротивление (до 5 МОм). Также предусмотрены функции прозвонки цепи, проверки диодов и измерения температуры с использованием термопар типов B, E, J, K, N, R, S, T. Для анализа сигналов доступны математические функции: сложение, вычитание, умножение, деление, БПФ и инверсия.

Питание прибора осуществляется от адаптера 100-240 В или от встроенной Li-pol батареи емкостью 6100 мА/ч, обеспечивающей до 4 часов автономной работы. Осциллограф оснащен USB-интерфейсом для подключения к ПК и встроенным flash-диском объемом 120 МБ. Масса устройства составляет 1,5 кг, габариты — 240,2 × 136 × 59,7 мм.

Особенности осциллографа-мультиметра GW Instek GDS-7307:

• Цифровой осциллограф, мультиметр с функцией TrendPlot;
• Автоматические и курсорные измерения;
• Синхронизация по длительности импульса и ТВ;
• Математические функции и БПФ;
• Регистратор на 30 000 осциллограмм;
• Мультиметр: измерение напряжения, тока, сопротивления, прозвонка цепи, проверка диодов, температуры;
• TrendPlot: 400 измерений, длительность от 40 секунд до 6 часов;
• Батарейное питание: Li-pol аккумулятор (до 4 часов работы);
• Встроенный инженерный калькулятор и программа для определения параметров SMD-компонентов.
