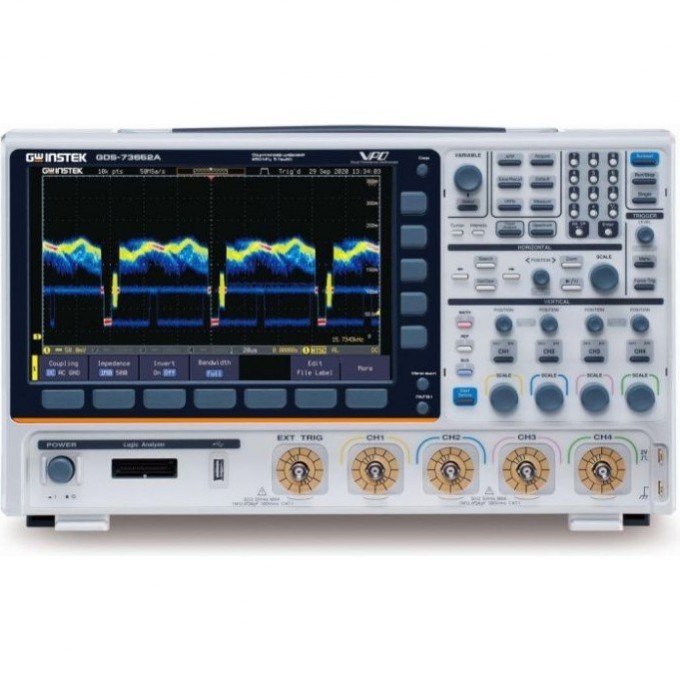

Осциллограф цифровой GW INSTEK GDS-73654A двухканальный с полосой 650 МГц GDS-73654A-(GPIB)

Цифровой осциллограф GW Instek GDS-73654A представляет собой двухканальное измерительное устройство с полосой пропускания 650 МГц и максимальной частотой дискретизации 5 ГГц. Прибор оснащен 8-битным АЦП и обладает максимальным объемом памяти 200 МБ. Он предназначен для анализа электрических сигналов в различных областях электроники и радиотехники.

Осциллограф GDS-73654A является комбинированным устройством, объединяющим функции цифрового осциллографа, анализатора спектра и двухканального генератора стандартных и произвольных функций (СПФ). Встроенный анализатор спектра работает в диапазоне от 1 кГц до 2,5 ГГц с уровнем собственных шумов менее -80 дБм. Генератор СПФ имеет два канала с частотой до 25 МГц, ЦАП 14 бит и дискретизацией 200 МГц. Поддерживается технология VPO для визуализации аналоговых осциллограмм со скоростью 200 000 осц./с.

Устройство оснащено TFT-цветным дисплеем диагональю 26 см с разрешением 800х480 пикселей. Для подключения к внешним устройствам предусмотрены интерфейсы USB 2.0, RS-232, LAN и GPIB. Функционал включает 38 видов автоматических измерений, курсорные измерения, математические операции (сложение, вычитание, умножение, деление) и встроенный редактор формул. Поддерживаются режимы сбора данных, такие как выборка, пиковый детектор, усреднение, высокое разрешение и ZOOM. Присутствует сегментированная память объемом 490 000 сегментов, функция анализа частотных характеристик (FRA) и построение диаграммы Боде.

Осциллограф GDS-73654A подходит для использования в научно-исследовательских лабораториях, на производстве, в образовательных учреждениях и сервисных центрах, где требуется точный и многофункциональный анализ сигналов. Внутренняя память позволяет сохранять до 20 осциллограмм и 20 профилей настроек. Устройство также поддерживает синхронизацию и декодирование различных шин, включая I2C, SPI, UART, CAN/LIN.

• Комбинированный цифровой осциллограф со встроенным анализатором спектра и двухканальным генератором СПФ («3 в 1»);
• Технология VPO (визуализация аналогового осциллографа, 200 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Встроенный анализатор спектра 1 кГц ~ 2,5 ГГц (измерения в дБм, дБВ с.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания;
• ПЧ - 1 Гц ~ 2,5 МГц, уровень собственных шумов <-80 дБм (тип.);
• Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, длина памяти 16К точек;
• Автоизмерения параметров (38 видов), курсорные измерения, функции математики - сложение, вычитание, умножение, деление, встроенный редактор формул;
• Режимы сбора данных - выборка, пиковый детектор (>400 пс), усреднение (2 … 256), высокое разрешение (Hi Res), ZOOM;
• Сегментированная память (490 000 сегментов);
• Функция анализа частотных характеристик/ FRA, построение диаграммы Боде (ЛАФЧХ);
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ);
• Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
• Синхронизация и декодирование шин I2C, SPI, UART(RS232/ 422/ 485), CAN/ LIN (опция 16 кан лог. пробника);
• Регистратор входных данных до 1000 ч в виде CSV-отсчетов (800 МБ, мин. интервал выборки 2 с);
• Технология разделения экрана на 2 независимых окна (Split Window) для наблюдения осциллограмм и при анализе сигналов спектра;
• Внутренняя память - 20 осциллограмм, 20 профилей настроек.
