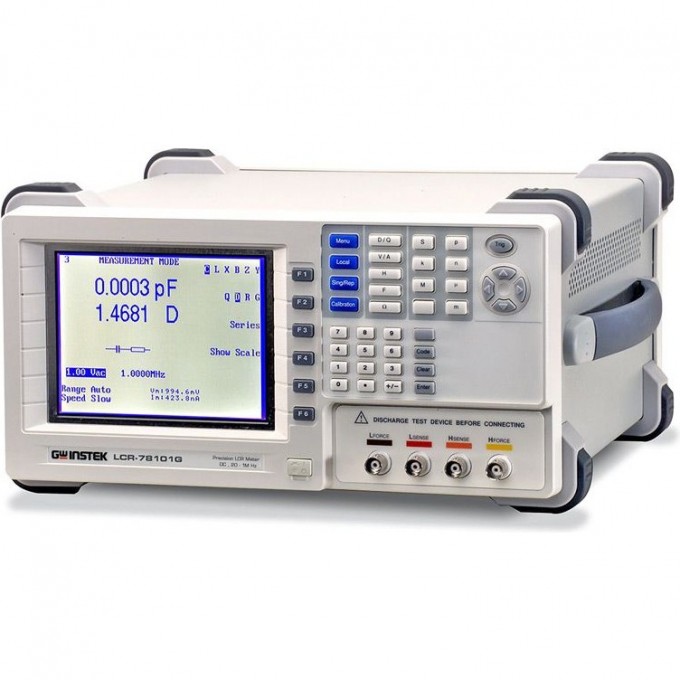

Измеритель RLC GW INSTEK с частотой тест-сигнала 20 Гц - 1 МГц и погрешностью 0.1% LCR-78101G

GW Instek LCR-78101G представляет собой цифровой измеритель RLC, предназначенный для точного измерения сопротивления, индуктивности и емкости электронных компонентов. Устройство обеспечивает широкий диапазон измерений: электрическое сопротивление от 1 Ом до 100 МОм с разрешением 0.1 мОм, электрическая емкость от 1 пФ до 1 Ф с разрешением 0.01 пФ, и индуктивность от 1 мкГн до 100 кГн с разрешением 0.1 нГн. Прибор работает с частотой тест-сигнала от 20 Гц до 1 МГц и имеет базовую погрешность 0.1%.

Измеритель оснащен большим графическим ЖК-дисплеем с разрешением 6 разрядов, что обеспечивает удобное отображение результатов. Функционал включает отображение графика зависимости измеряемых параметров от частоты или напряжения, режим анализа с автоустановкой вертикальной шкалы и маркерными измерениями (Peak/Dip). Поддерживаются параллельная и последовательная схемы измерений, а также режим полярных координат (Z+фаз.сдвиг (θ)/ Y+фаз.сдвиг (θ)). Для взаимодействия с внешними устройствами предусмотрены интерфейсы GPIB и RS-232.

LCR-78101G подходит для использования в научно-исследовательских лабораториях, на производстве, в отделах контроля качества и сервисных центрах, где требуется высокая точность измерений параметров пассивных компонентов. Устройство позволяет проводить допусковый тест элементов (Pass/Fail) в различных режимах, а также программировать табличные измерения (мультишаговый тест). Плавная установка частоты тест-сигнала (ГРУБО/ТОЧНО) и графический режим с качанием частоты по 300 точкам расширяют аналитические возможности прибора.

В комплектацию могут входить различные аксессуары, такие как адаптеры для внешнего переменного напряжения смещения (LCR-16) и тока смещения (LCR-17), измерительные щупы (LCR-06B, LCR-07, LCR-08, LCR-12) и адаптеры для прямого подключения компонентов (LCR-05, LCR-15). Также доступна опция подачи внешнего напряжения смещения до 200 В/2 МГц (Opt.02 DC Bias box).

• Отображение графика зависимости измеряемых параметров от частоты/напряжения (режим анализа), автоустановка вертикальной шкалы, маркерные измерения (Peak/Dip);
• Параллельная/последовательная схема измерений;
• Режим полярных координат: Z+фаз.сдвиг (θ)/ Y+фаз.сдвиг (θ);
• Широкие функциональные возможности по сбору, анализу, отображению и хранению информации;
• Допусковый тест элементов (Pass/Fail) в режимах: «абсолютное значение/Δ-измерение/%»;
• Программирование табличных измерений (мультишаговый тест);
• Плавная установка частоты тест-сигнала (ГРУБО/ТОЧНО);
• Графический режим, качание частоты по 300 точкам;
• Большой графический ЖК-дисплей, разрешение 6 разрядов;
• Одноуровневый интуитивный пользовательский интерфейс;
• Широкий перечень дополнительных измерительных аксессуаров, в том числе опция подачи внешнего напряжения смещения до 200 В/до 2 МГц (Opt.02 DC Bias box);
• Интерфейс GPIB/RS-232.
