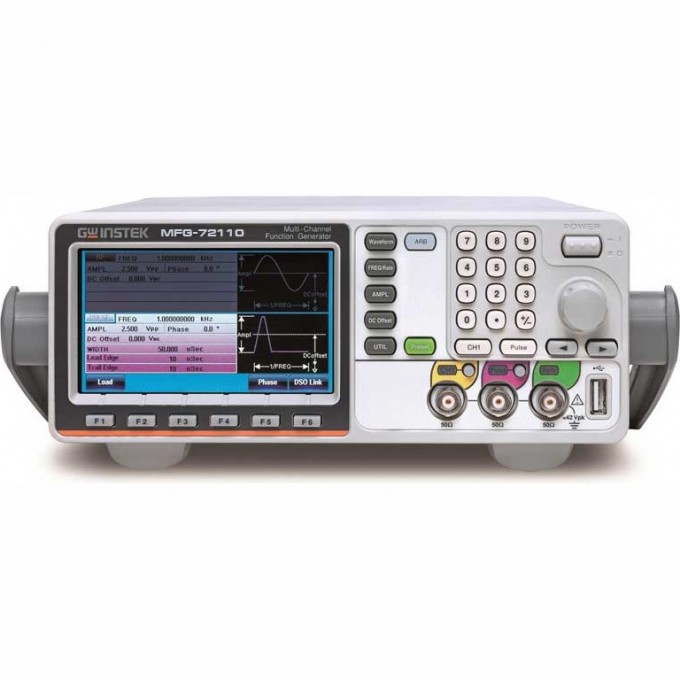

Генератор сигналов специальной формы двухканальный GW INSTEK 1 мкГц-10 МГц MFG-72110

Двухканальный генератор сигналов специальной формы GW Instek MFG-72110 предназначен для генерации различных типов сигналов в диапазоне от 1 мкГц до 10 МГц (для импульсных сигналов до 25 МГц). Прибор оснащен двумя полностью гальванически развязанными каналами, что обеспечивает гибкость и безопасность при работе с различными схемами. Устройство поддерживает прямой цифровой синтез (DDS) с разрешением по частоте 1 мкГц.

Модель MFG-72110 имеет частоту дискретизации 4 Гвыб/с и полосу пропускания 800 МГц. Выходной уровень регулируется в диапазоне от 1 мВпик-пик до 10 Впик-пик (для импульсных сигналов до 2,5 Впик-пик) при выходном импедансе 50 Ом. Встроенный 14-битный ЦАП и память 16 кБ для произвольных форм сигнала обеспечивают высокую точность и гибкость при создании сигналов. Поддерживаются различные виды модуляции, включая AM, ЧМ, ИМ, ЧМн, SUM, ШИМ, АМн, ФМн.

Генератор оснащен цветным TFT-экраном с разрешением 480 x 272 пикселей и диагональю 11 см для удобного отображения параметров и форм сигналов. Встроенный частотомер позволяет измерять частоты до 150 МГц. Усиленная изоляция между выходами позволяет объединять их с источниками постоянного тока для увеличения амплитуды выходного напряжения до +42 В или -42 В.

Устройство поддерживает редактирование произвольных форм сигнала без необходимости подключения к ПК. В комплект поставки входит программное обеспечение AWES для формирования и анализа сигналов. Наличие USB-интерфейса расширяет возможности подключения и управления прибором.

• Все выходы полностью гальванически развязаны;
• Прямой цифровой синтез, разрешение по частоте 1 мкГц;
• Формы сигнала - стандартные (6 видов), произвольная форма (65 видов);
• Возможность редактирования СПФ без подключения к ПК;
• Встроенный частотомер до 150 МГц;
• Усиленная изоляция между выходами с поддержкой режима объединения с ИП постоянного тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В;
• Программное обеспечение AWES для формирования сигналов.
