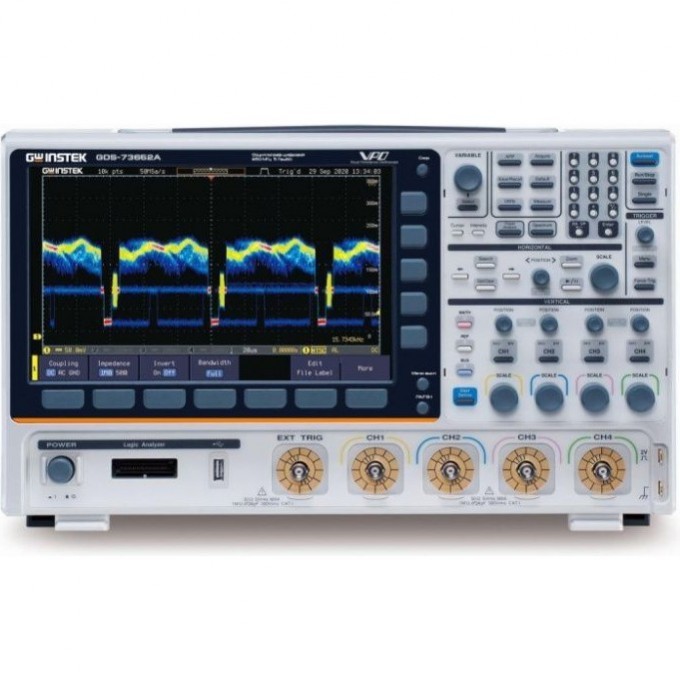

Осциллограф цифровой комбинированный GW INSTEK GDS-73354A 4 канала 350 МГц GDS-73354A-(GPIB)

Цифровой осциллограф GW Instek GDS-73354A (GPIB) представляет собой комбинированное устройство, объединяющее функции цифрового осциллографа, анализатора спектра и двухканального генератора СПФ. Модель оснащена четырьмя каналами с полосой пропускания 350 МГц и максимальной частотой дискретизации 5 ГГц. Устройство предназначено для точного измерения и анализа электрических сигналов в различных областях электроники и радиотехники.

Осциллограф GDS-73354A использует технологию VPO для визуализации аналогового осциллографа с частотой обновления 200 000 осц./с. Встроенный анализатор спектра работает в диапазоне от 1 кГц до 2,5 ГГц с возможностью измерения в дБм, дБВ с.к.з. и лин.с.к.з., а также перестройки фильтров полосы пропускания. Генератор СПФ имеет два канала с частотой до 25 МГц, 13 форм сигналов, ЦАП 14 бит и дискретизацией 200 МГц.

Устройство поддерживает 38 видов автоизмерений параметров, курсорные измерения и математические функции, включая сложение, вычитание, умножение, деление и встроенный редактор формул. Режимы сбора данных включают выборку, пиковый детектор, усреднение и высокое разрешение. Осциллограф оснащен сегментированной памятью на 490 000 сегментов и функцией анализа частотных характеристик (FRA) с построением диаграммы Боде.

GDS-73354A обеспечивает синхронизацию и декодирование шин I2C, SPI, UART, CAN/LIN (опционально с логическим пробником). Встроенный регистратор данных позволяет сохранять до 1000 часов CSV-отсчетов. Устройство оснащено TFT-цветным дисплеем диагональю 26 см с разрешением 800x480 пикселей и поддерживает интерфейсы USB 2.0, RS-232, LAN, GPIB.

• Комбинированный цифровой осциллограф со встроенным анализатором спектра и 2-х канальным генератором СПФ («3 в 1»);
• Технология VPO (визуализация аналогового осциллографа, 200 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Встроенный анализатор спектра 1 кГц ~ 2,5 ГГц (измерение в дБм, дБВ с.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания;
• ПЧ - 1 Гц ~ 2,5 МГц, уровень собственных шумов <-80 дБм (типично);
• Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, длина памяти 16К точек;
• Автоизмерения параметров (38 видов), курсорные измерения, функции математики - сложение, вычитание, умножение, деление, встроенный редактор формул;
• Режимы сбора данных - выборка, пиковый детектор (>400 пс), усреднение (2 … 256), высокое разрешение (Hi Res), ZOOM;
• Сегментированная память (490 000 сегментов);
• Функция анализа частотных характеристик/ FRA, построение диаграммы Боде (ЛАФЧХ);
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ);
• Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
• Синхронизация и декодирование шин I2C, SPI, UART(RS232/ 422/ 485), CAN/ LIN (опция 16 каналов логического пробника);
• Регистратор входных данных до 1000 часов в виде CSV-отсчетов (800 МБ, минимальный интервал выборки 2 с);
• Технология разделения экрана на 2 независимых окна (Split Window) для наблюдения осциллограмм и при анализе сигналов спектра;
• Внутренняя память - 20 осциллограмм, 20 профилей настроек.
