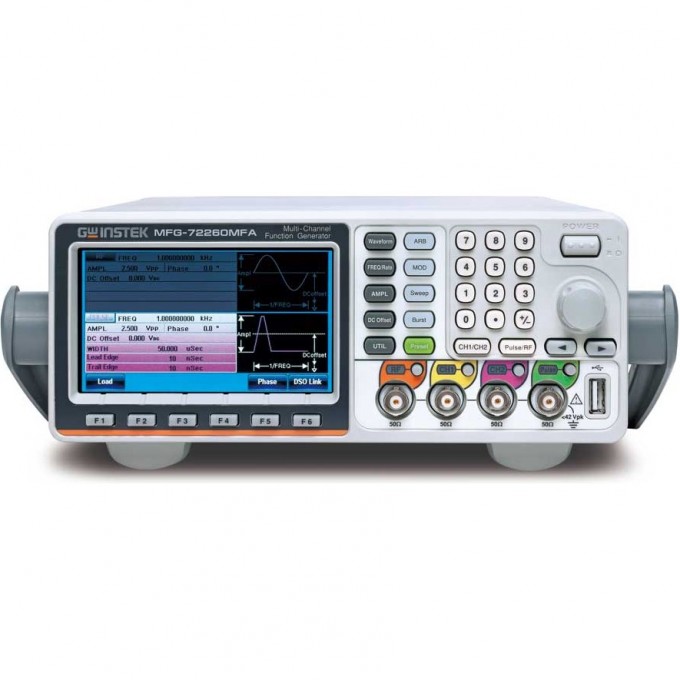

Генератор сигналов специальной формы четырехканальный GW INSTEK до 320 МГц MFG-72260MRA

Многофункциональный четырехканальный генератор сигналов специальной формы GW Instek MFG-72260MRA предназначен для формирования различных типов сигналов в широком частотном диапазоне. Устройство оснащено четырьмя гальванически развязанными каналами, что обеспечивает гибкость и безопасность при работе с различными схемами. Модель MFG-72260MRA поддерживает генерацию сигналов произвольной формы и ВЧ сигналов до 320 МГц, а также импульсов до 25 МГц.

Генератор имеет выходы CH1 и CH2 с верхней частотой до 60 МГц каждый, работающие в режимах функционального генератора и генератора сигналов произвольной формы. Встроенный генератор ВЧ сигналов позволяет формировать синусоидальные сигналы до 320 МГц. Для работы с импульсными сигналами предусмотрен генератор импульсов с максимальной частотой до 25 МГц. Устройство поддерживает различные типы модуляции, включая AM, ЧМ, ФМ, ЧМн, SUM, ШИМ, АМн, ФМн. Встроенный усилитель мощности до 20 Вт на нагрузке 8 Ом расширяет возможности применения, особенно в звуковых приложениях.

Уникальной особенностью серии MFG является усиленная изоляция между выходами, поддерживающая напряжение до ±42 В пик (DC+ AC peak). Это позволяет подавать постоянное смещение для увеличения амплитуды выходного сигнала при тестировании объектов с «плавающей» землей. Генератор оснащен прямым цифровым синтезом с разрешением по частоте 1 мкГц, 14-битным ЦАП и памятью 16 кБ для сигналов произвольной формы. Подключение к ПК осуществляется через интерфейсы USB и LAN, а также предусмотрена возможность редактирования СПФ без подключения к компьютеру.

GW Instek MFG-72260MRA подходит для использования в научно-исследовательских лабораториях, образовательных учреждениях, на производстве и в сервисных центрах, где требуется точное и гибкое формирование сигналов. Прибор включен в Госреестр СИ под номером 78118-20 со сроком действия до 27.04.2025 г., что подтверждает его соответствие метрологическим требованиям. В комплекте поставляется программное обеспечение AWES для формирования сигналов произвольной формы.

• Все выходы полностью гальванически развязаны;
• Встроенный усилитель до 20 Вт на нагрузке 8 Ом;
• Прямой цифровой синтез, разрешение по частоте 1 мкГц;
• Формы сигнала - стандартные (6 видов), произвольная форма (65 видов);
• Возможность редактирования СПФ без подключения к ПК;
• Встроенный частотомер до 150 МГц;
• Усиленная изоляция между выходами с поддержкой режима объединения с ИП постоянного тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В;
• Программное обеспечение AWES для формирования сигналов произвольной формы.
