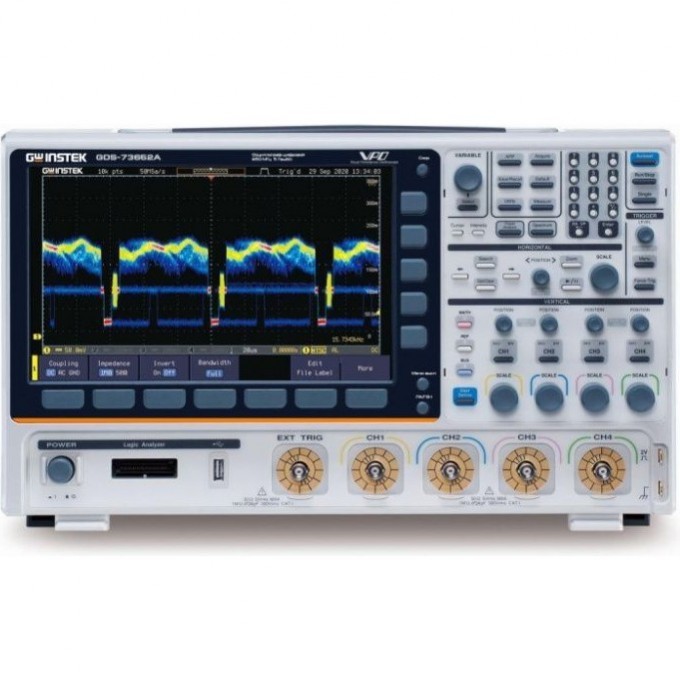

Осциллограф цифровой четырехканальный GW INSTEK 650 МГц 5 ГГц GDS-73654A

Цифровой осциллограф GW Instek GDS-73654A представляет собой комбинированное устройство, объединяющее функции осциллографа, анализатора спектра и двухканального генератора сигналов произвольной формы (СПФ). Модель оснащена четырьмя каналами, полосой пропускания 650 МГц и максимальной частотой дискретизации 5 ГГц. Устройство предназначено для точного анализа и визуализации электрических сигналов в различных областях электроники и радиотехники.

Осциллограф GDS-73654A использует технологию VPO для визуализации аналогового осциллографа со скоростью 200 000 осц./с и имеет режим «Поисковая машина» для быстрого обнаружения событий по заданным условиям. Встроенный анализатор спектра работает в диапазоне от 1 кГц до 2,5 ГГц с возможностью измерения в дБм, дБВ с.к.з. и лин.с.к.з., а также перестройки фильтров полосы пропускания. Генератор СПФ имеет два канала с частотой до 25 МГц, 13 форм сигналов, ЦАП 14 бит и дискретизацией 200 МГц.

Устройство поддерживает автоматические измерения 38 видов параметров, курсорные измерения и математические функции (сложение, вычитание, умножение, деление) с встроенным редактором формул. Режимы сбора данных включают выборку, пиковый детектор (>400 пс), усреднение (2–256), высокое разрешение (Hi Res) и ZOOM. Осциллограф оснащен сегментированной памятью на 490 000 сегментов и функцией анализа частотных характеристик (FRA) с построением диаграммы Боде.

Дополнительные возможности включают частотный анализ (БПФ) на участке 1 МБ, цифровой фильтр с ручной регулировкой, синхронизацию и декодирование шин I2C, SPI, UART, CAN/LIN (опционально). Встроенный регистратор входных данных позволяет сохранять до 1000 часов CSV-отчетов. Устройство имеет TFT-цветной дисплей диагональю 26 см с разрешением 800х480 и интерфейсы USB 2.0, RS-232, LAN для подключения к внешним устройствам. Внутренняя память сохраняет 20 осциллограмм и 20 профилей настроек.

• Комбинированный цифровой осциллограф со встроенным анализатором спектра и 2-х канальным генератором СПФ («3 в 1»);
• Технология VPO (визуализация аналогового осциллографа, 200 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Встроенный анализатор спектра 1 кГц ~ 2,5 ГГц (измерение в дБм, дБВ с.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания;
• ПЧ - 1 Гц ~ 2,5 МГц, уровень собственных шумов <-80 дБм (тип.);
• Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, длина памяти 16К точек;
• Автоизмерения параметров (38 видов), курсорные измерения, функции математики - сложение, вычитание, умножение, деление, встроенный редактор формул;
• Режимы сбора данных - выборка, пиковый детектор (>400 пс), усреднение (2 … 256), высокое разрешение (Hi Res), ZOOM;
• Сегментированная память (490 000 сегментов);
• Функция анализа частотных характеристик/ FRA, построение диаграммы Боде (ЛАФЧХ);
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ);
• Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
• Синхронизация и декодирование шин I2C, SPI, UART(RS232/ 422/ 485), CAN/ LIN (опция 16 кан лог. пробника);
• Регистратор входных данных до 1000ч в виде CSV-отчетов (800 МБ, мин. интервал выборки 2 с);
• Технология разделения экрана на 2 независимых окна (Split Window) для наблюдения осциллограмм и при анализе сигналов спектра;
• Внутренняя память - 20 осциллограмм, 20 профилей настроек.
