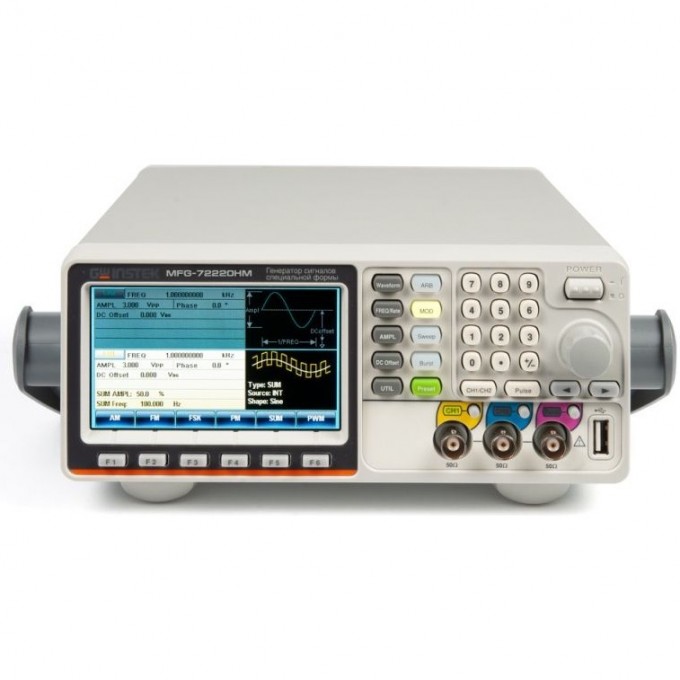

Генератор сигналов специальной формы двухканальный GW INSTEK 1 мкГц-200 МГц MFG-72220HM

Двухканальный генератор сигналов специальной формы GW Instek MFG-72220HM предназначен для создания и генерации различных электрических сигналов в диапазоне от 1 мкГц до 200 МГц. Устройство оснащено двумя полностью гальванически развязанными каналами, что обеспечивает высокую точность и надежность измерений. Модель поддерживает прямой цифровой синтез с разрешением по частоте 1 мкГц и имеет встроенный частотомер до 150 МГц.

Генератор GW Instek MFG-72220HM обладает частотой дискретизации 250 МГц для функционального генератора и СПФ, а также частотой повторения 125 МГц. Поддерживаются 6 стандартных форм сигнала и 65 видов произвольных форм. Пользователь может редактировать сигналы произвольной формы без подключения к ПК. Выходной уровень регулируется от 1 мВпик-пик до 10 Впик-пик (для частот до 20 МГц) с выходным импедансом 50 Ом.

Данный генератор подходит для использования в научно-исследовательских лабораториях, образовательных учреждениях, а также в производстве и тестировании электронных компонентов. Он позволяет проводить точные измерения и моделировать различные условия работы электронных схем. Наличие функций ГКЧ (Sweep) и формирования радиопакета (Burst) расширяет возможности применения устройства в различных областях электроники.

Устройство оснащено TFT-экраном с разрешением 480 х 272 пикселей и диагональю 11 см для удобного отображения параметров. Для подключения к внешним устройствам предусмотрены интерфейсы USB и LAN. В комплект поставки входит программное обеспечение AWES для формирования сигналов произвольной формы, что упрощает работу с устройством.

• Все выходы полностью гальванически развязаны;
• Прямой цифровой синтез, разрешение по частоте 1 мкГц, длительность импульса ≥10 нс, время нарастания ≥6 нс;
• Частота дискретизации 250 МГц (функц. генератор + СПФ), частота повторения 125 МГц;
• Формы сигнала - стандартные (6 видов), произвольная форма (65 видов);
• Возможность редактирования СПФ без подключения к ПК;
• Встроенный частотомер 5 Гц… 150 МГц;
• Функция ГКЧ (Sweep), формирование радиопакета (Burst);
• Сохранение в памяти до 10 форм СПФ (длина 16К);
• Программное обеспечение AWES для формирования сигналов произвольной формы.
