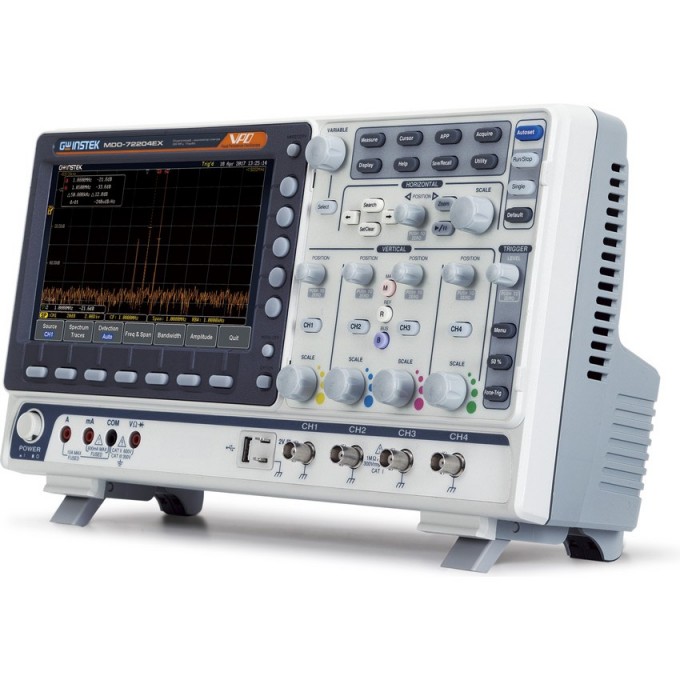

Осциллограф цифровой двухканальный GW INSTEK MDO-72000EG полоса 100 МГц MDO-72102EG

Цифровой двухканальный осциллограф GW Instek MDO-72000EG предназначен для высокоточного измерения и анализа электрических сигналов. Модель обладает полосой пропускания 100 МГц и максимальной частотой дискретизации 1 ГГц, что позволяет эффективно работать с широким спектром сигналов. Устройство оснащено 8-битным АЦП и имеет максимальный объем памяти 10 МБ для хранения данных.

Осциллограф поддерживает технологию VPO для визуализации аналогового осциллографа с частотой 120 000 осц./с. Встроенный генератор сигналов произвольной формы (СПФ) с двумя каналами и частотой до 25 МГц расширяет функциональность прибора. Устройство имеет функцию синхронизации и декодирования различных шин, включая I2C, UART (RS232/422/485), CAN/LIN, что делает его универсальным инструментом для разработки и отладки электронных систем.

MDO-72000EG идеально подходит для инженеров-разработчиков, специалистов по ремонту электроники, а также для использования в образовательных учреждениях. Его возможности позволяют проводить детальный частотный анализ (БПФ) на участке 1 МБ и использовать цифровые фильтры с ручной регулировкой. Осциллограф также оснащен функцией регистратора данных, способного записывать до 1000 часов информации.

Прибор оборудован TFT-дисплеем диагональю 20 см с разрешением 800х480 пикселей для удобного отображения осциллограмм. Для подключения к внешним устройствам предусмотрены интерфейсы USB и LAN. Осциллограф внесен в Госреестр средств измерений под номером 70936-18 со сроком действия до 23.04.2028 г., что подтверждает его соответствие метрологическим стандартам.

• Технология VPO визуализации аналогового осциллографа (120 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ);
• Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
• Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц;
• Синхронизация и декодирование шин I2C, UART (RS232/422/485), CAN/LIN;
• Регистратор данных до 1000 ч (32 М, мин. интервал выборки 0,5 с).
