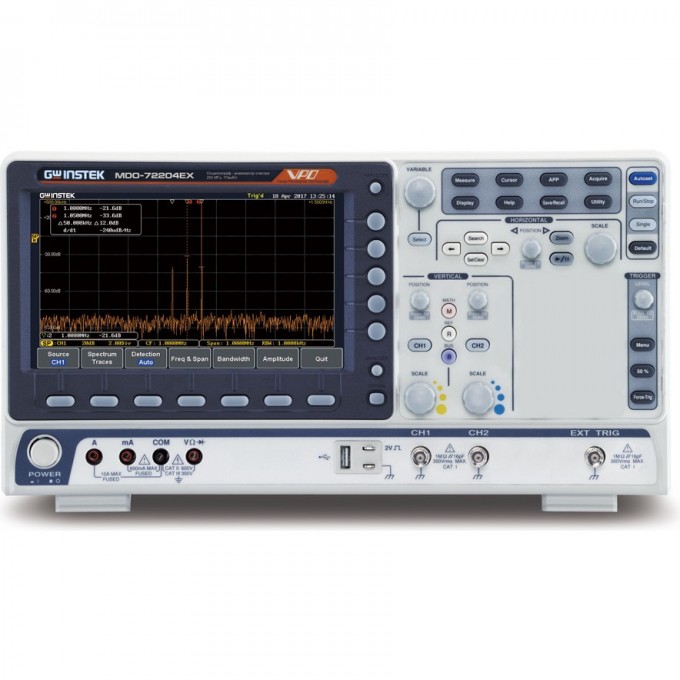

Осциллограф цифровой двухканальный GW INSTEK 100 МГц 1 ГГц MDO-72102EX

Цифровой запоминающий осциллограф GW Instek MDO-72102EX предназначен для измерения и анализа электрических сигналов. Модель оснащена двумя каналами, полосой пропускания 100 МГц и максимальной частотой дискретизации 1 ГГц. Устройство внесено в Госреестр средств измерений под номером 70936-18 со сроком действия до 23.04.2028 г.

Осциллограф MDO-72102EX использует технологию VPO для визуализации аналогового осциллографа со скоростью 120 000 осц./с. Прибор поддерживает режим «Поисковая машина» для обнаружения событий по заданным условиям и функцию частотного анализа (БПФ) на участке 1 МБ. Встроенный цифровой фильтр с ручной регулировкой позволяет выполнять ВЧ/НЧ фильтрацию.

Модель имеет встроенный генератор СПФ с двумя каналами (до 25 МГц), 13 формами сигналов, ЦАП 14 бит и дискретизацией 200 МГц. Также интегрирован цифровой мультиметр для измерения DCV/ACV, DCA/ACA, сопротивления (до 1000В/~750В, до 10 А, до 5 МОм) и встроенный источник питания с двумя каналами (5В/1А, разрешение 0,1В). Поддерживается синхронизация и декодирование шин I2C, UART (RS232/422/485), CAN/LIN, а также функция регистратора данных до 1000 часов (32 МБ, минимальный интервал выборки 0,5 с).

Осциллограф оснащен TFT-дисплеем с диагональю 20 см и разрешением 800x480 пикселей. Для подключения предусмотрены интерфейсы USB и LAN. Устройство подходит для использования в лабораторных условиях, на производстве и в образовательных учреждениях для точного анализа и отладки электронных схем.

• Технология VPO визуализация аналогового осциллографа (120 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ);
• Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
• Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц;
• Встроенный цифровой мультиметр (DCV/ ACV, DCA/ ACA, сопротивление), до 1000В/ ~750В, до 10 А, до 5 МОм;
• Встроенный источник питания - 2 канала (5В/ 1А), разрешение 0,1В;
• Синхронизация и декодирование шин I2C, UART(RS232/ 422/ 485), CAN/ LIN;
• Регистратор данных до 1000 ч (32 М, мин. интервал выборки 0,5 с).
