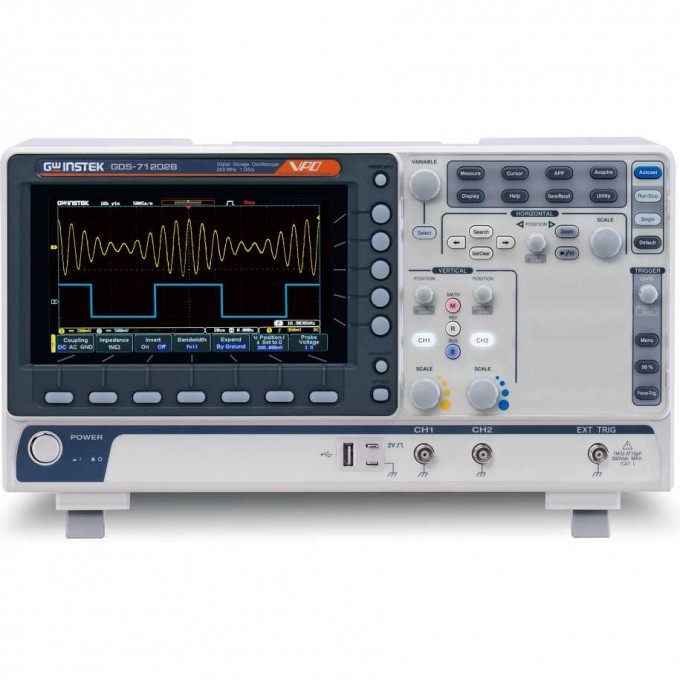

Осциллограф цифровой двухканальный GW INSTEK 200 МГц 1 ГГц GDS-71202B
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Цифровой запоминающий осциллограф GW Instek GDS-71202B предназначен для анализа электрических сигналов в различных областях электроники и радиотехники. Модель оснащена двумя каналами, полосой пропускания 200 МГц и максимальной частотой дискретизации 1 ГГц. Устройство обеспечивает точное отображение и измерение параметров сигналов, что делает его подходящим для отладки, тестирования и исследований.
Прибор использует технологию VPO (Visual Persistence Oscilloscope), которая позволяет визуализировать сигналы в режиме аналогового осциллографа со скоростью обновления экрана до 50 000 осциллограмм в секунду. Это обеспечивает захват и отображение редких событий и глитчей. Осциллограф поддерживает автоматические и курсорные измерения, а также различные режимы работы, включая растяжку, самописец и X-Y. Встроенные математические функции, включая БПФ и редактор формул, расширяют возможности анализа сигналов.
GW Instek GDS-71202B подходит для инженеров-разработчиков, специалистов по ремонту электроники, студентов и преподавателей. Он может использоваться для диагностики неисправностей, проверки схем, изучения характеристик компонентов и проведения лабораторных работ. Наличие USB-интерфейса обеспечивает удобное подключение к компьютеру для передачи данных и удаленного управления.
Устройство оснащено TFT-дисплеем размером 17,8 см с разрешением 800x480 пикселей, что обеспечивает четкое отображение осциллограмм. Внутренняя память позволяет сохранять до 24 осциллограмм и 20 профилей настроек. Поддерживается декодирование сигналов I2C, UART, CAN, LIN, а также дополнительные программные приложения, такие как вольтметр, цифровые фильтры и регистратор.
• Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50 000 осц./с);
• Дискретизация 1 канал - 1 ГГц, 2 канала – 500 МГц/канал;
• Автоматические и курсорные измерения;
• Режимы растяжки, самописца и XY;
• Синхронизация по длительности импульса и ТВ;
• Пиковый детектор (> 10 нс);
• Математические функции (встроенный редактор формул), БФП (1 кБ);
• Декодирование сигналов I2C, UART, CAN, LIN;
• Дополнительные программные приложения - вольтметр, цифровые фильтры, регистратор;
• Память - 24 осциллограммы, 20 профилей.
