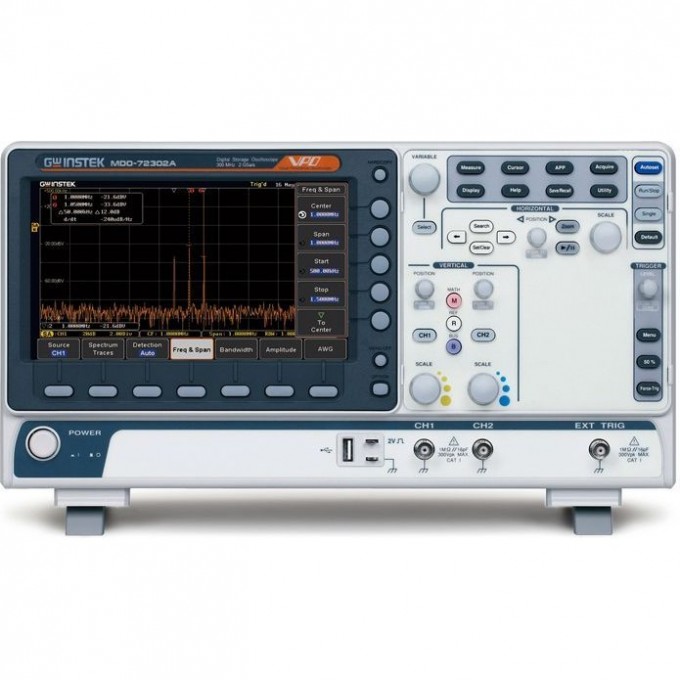

Осциллограф цифровой двухканальный GW INSTEK 300 МГц MDO-72302A

Цифровой двухканальный осциллограф GW Instek MDO-72302A с полосой пропускания 300 МГц предназначен для анализа высокочастотных сигналов. Модель обеспечивает отображение реалистичного и достоверного сигнала благодаря высокой скорости выборки системы сбора данных и увеличенной глубине памяти на каждый канал. Устройство подходит для современных измерительных приложений, требующих точного анализа.

Осциллограф оснащен технологией VPO для визуализации сигнала в режиме аналогового осциллографа со скоростью обновления экрана 120 000 осц./с. Встроенный анализатор спектра работает в диапазоне от 1 кГц до 1 ГГц с возможностью измерения в дБм, дБВольтс.к.з. и лин.с.к.з. Предусмотрена перестройка фильтров полосы пропускания ПЧ от 1 Гц до 1 МГц и уровень собственных шумов -90 дБм (типовое значение). Устройство поддерживает частотный анализ (БПФ) на участке 1 МБ (с.к.з./дБ) и имеет цифровой фильтр (ВЧ/НЧ) с ручной регулировкой.

Модель MDO-72302A поддерживает синхронизацию и декодирование различных шин, включая I2C, UART (RS232/422/485), CAN/LIN, что расширяет возможности применения в разработке и отладке электронных систем. Встроенный регистратор данных позволяет записывать до 1000 часов с минимальным интервалом выборки 2 секунды. Сегментированная память объемом 29 000 сегментов с межсегментным временем 0,41 мкс обеспечивает эффективное хранение и анализ данных.

Осциллограф оснащен TFT-дисплеем с диагональю 20,0 дюймов и разрешением 800x480 пикселей. Для подключения к внешним устройствам предусмотрены интерфейсы USB и LAN. Устройство внесено в Госреестр средств измерений под номером 83463-21 со сроком действия до 25.10.2026 г., что подтверждает его соответствие метрологическим требованиям.

• Технология VPO для визуализации сигнала в режиме аналогового осциллографа (скорость обновления экрана 120 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Анализатор спектра, 1 кГц ~ 1 ГГц (измерения в дБм, дБВольтс.к.з., лин.с.к.з.);
• Перестройка фильтров полосы пропускания ПЧ от 1 Гц до 1 МГц;
• Уровень собственных шумов анализатора спектра -90 дБм (типовое значение);
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./дБ);
• Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой;
• Синхронизация и декодирование шин I2C, UART (RS232/422/485), CAN/LIN;
• Регистратор данных до 1000 часов (32 МБ, минимальный интервал выборки 2 с);
• Сегментированная память (29 000 сегментов, межсегментное время – 0,41 мкс).
