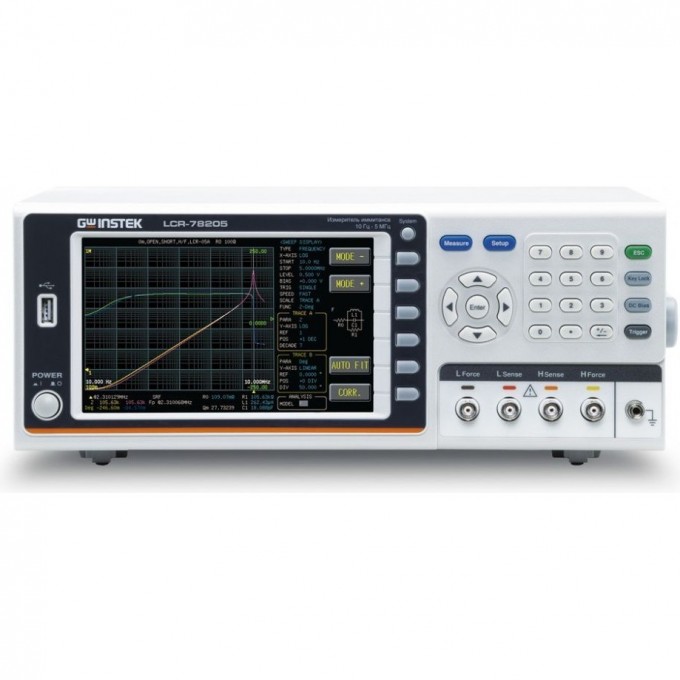

Измеритель иммитанса GW INSTEK с частотой тест сигнала 10 Гц - 1 МГц LCR-78205

Измеритель иммитанса GW Instek LCR-78205 представляет собой цифровое устройство для комплексного тестирования выводных компонентов, материалов и деталей поверхностного монтажа (SMD). Прибор обеспечивает непрерывное измерение в широком диапазоне частот от 10 Гц до 1 МГц с базовой погрешностью 0.08%. Он предназначен для точного определения электрического сопротивления, емкости и индуктивности.

Устройство оснащено цветным графическим ЖК-дисплеем с разрешением 800x480 пикселей и диагональю 18 см, способным одновременно отображать до 4 параметров. LCR-78205 поддерживает три типа калибровки (КЗ/ХХ/Нагрузка) и функцию компенсации. Измеритель имеет функцию динамического анализа с графиками (2 кривые одновременно) и таблицами (8 параметров x 15 шагов), а также функцию развертки при измерении параметра (до 267 точек). Скорость измерения достигает 2,5 мс (400 изм/с).

Прибор обладает широкими возможностями подключения, включая интерфейсы GPIB, LAN, RS-232 и два порта USB. Для удобства работы предусмотрен источник внутреннего постоянного смещения ± 12 В и переключение выходного импеданса (25 Ом/100 Ом). Внутренняя память позволяет сохранять до 99 профилей настройки и 48 программ тестирования, а также поддерживается работа с внешним USB-флэш диском объемом до 128 ГБ.

GW Instek LCR-78205 идеально подходит для использования в научно-исследовательских лабораториях, на производстве электронных компонентов, в отделах контроля качества и для образовательных целей, где требуется высокая точность и широкий функционал для анализа электрических характеристик материалов и компонентов. В комплект поставки входят измеритель LCR LCR-78205, шнур питания, 4-х проводный измерительный щуп с двумя крокодилами LCR-06B, инструкция по эксплуатации и ПО на CD, а также инструкция по безопасности.

• Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD);
• Три типа калибровки (КЗ/ХХ/Нагрузка), компенсация;
• Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов);
• Функция развертки при измерени параметра (до 267 точек);
• Автомасштабирование шкалы, цифровая растяжка. Параллельная/последовательная схема измерений;
• Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В;
• Переключение выходного импеданса - 25 Ом/ 100 Ом;
• Внутренняя память (запись/ вызов) 99 профилей настройки/48 программ тестирования;
• Внешний USB-флэш диск (до 128 ГБ);
• Максимальное быстродействие до 2,5 мс (400 изм/с);
• Цветной графический ЖК-дисплей (6 разрядов, 800x480, диаг. 18 см) – одновременный вывод до 4-х параметров.
