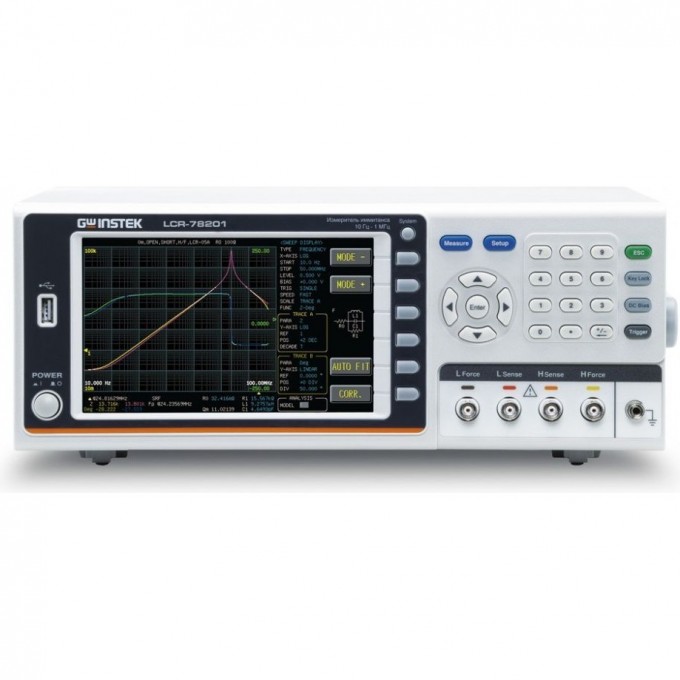

Измеритель иммитанса GW INSTEK LCR-78200 с частотой тест сигнала 10 Гц - 1 МГц LCR-78201

GW Instek LCR-78201 представляет собой цифровой измеритель иммитанса, предназначенный для прецизионного анализа компонентов в высокочастотных цепях. Устройство обеспечивает непрерывное тестирование выводных компонентов, материалов и деталей поверхностного монтажа (SMD) в широком диапазоне частот. Прибор обладает базовой погрешностью 0,08% и поддерживает измерения электрического сопротивления от 10 мОм до 100 МОм, электрической емкости от 50 фФ до 1 Ф и индуктивности от 10 нГн до 100 кГн.

Измеритель оснащен цветным графическим ЖК-дисплеем с диагональю 18 см и разрешением 800x480 пикселей, способным одновременно отображать до четырех параметров. Поддерживаются три типа калибровки (КЗ/ХХ/Нагрузка) с компенсацией. Функции динамического анализа позволяют строить графики (две кривые одновременно) и таблицы (8 параметров x 15 шагов). Устройство также предлагает функцию развертки при измерении параметра до 267 точек, автомасштабирование шкалы (Auto FIT) и цифровую растяжку (Zoom ±).

LCR-78201 подходит для использования в научно-исследовательских лабораториях, на производстве электроники, а также для контроля качества компонентов. Высокая точность и широкий функционал делают его эффективным инструментом для разработки, тестирования и отладки электронных устройств. Поддержка различных интерфейсов, таких как GPIB, LAN, RS-232 и USB, обеспечивает гибкость интеграции в автоматизированные измерительные системы.

В комплект поставки входят сам измеритель LCR-78201, шнур питания, 4-х проводный измерительный щуп с двумя крокодилами LCR-06B, а также инструкция по эксплуатации и ПО на CD и инструкция по безопасности. Дополнительно доступны различные адаптеры и щупы для расширения функциональности, такие как LCR-05A для ВЧ компонентов, LCR-16 для внешнего переменного напряжения смещения и LCR-08 для SMD компонентов.

• Прецизионный анализатор компонентов для высокочастотных измерений характеристик радиодеталей;
• Непрерывное (по диапазону частот) и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD);
• Три типа калибровки (КЗ/ХХ/Нагрузка), компенсация;
• Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов);
• Функция развертки при измерении параметра (до 267 точек);
• Автомасштабирование шкалы (Auto FIT), цифр. растяжка (Zoom ±);
• Параллельная/последовательная схема измерений;
• Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В;
• Переключаемый выходной импеданс - 25 Ом/ 100 Ом;
• Частота тест-сигнала 10… 100Гц/ 1 кГц/ 10 кГц/ 100 кГц/ 1МГц (разрешение 0,1Гц/ 0,1Гц/ 0,05Гц/ 0,1Гц/ 1Гц/ 10Гц);
• Внутренняя память (запись/ вызов) - 99 профилей настройки (setup)/48 программ тестирования (list);
• Внешний USB-флэш диск (до 128 ГБ) запись профилей, экранной информации, графиков и отсчетов;
• Максимальное быстродействие до 2,5 мс (400 изм/с);
• Цветной графический ЖК-дисплей (6 разрядов, 800x480, диаг. 18 см) – одновременная индикация до 4-х параметров.
