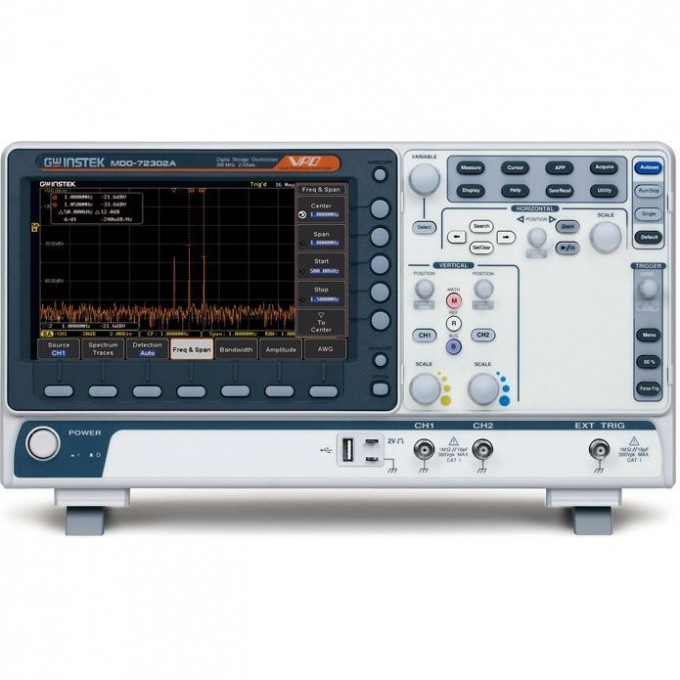

Осциллограф цифровой двухканальный GW INSTEK 300 МГц MDO-72302AG

Цифровой осциллограф GW Instek MDO-72302AG представляет собой двухканальное устройство с полосой пропускания 300 МГц и встроенным генератором сигналов. Модель разработана для анализа высокочастотных сигналов, обеспечивая высокую скорость выборки и глубину памяти для каждого канала. Устройство включено в Государственный реестр средств измерений под номером 83463-21 со сроком действия до 25.10.2026 г.

Осциллограф MDO-72302AG оснащен технологией VPO, которая позволяет визуализировать сигнал в режиме аналогового осциллографа со скоростью обновления экрана до 120 000 осциллограмм в секунду. Максимальная частота дискретизации составляет 2 ГГц, а максимальный объем памяти — 20 МБ. Разрешение АЦП составляет 8 бит, сопротивление входа — 1 МОм. Устройство поддерживает интерфейсы USB и LAN для подключения к внешним устройствам.

Интегрированный генератор сигналов произвольной формы (СПФ) имеет 2 канала с частотой до 25 МГц, 13 форм сигналов, ЦАП 14 бит и частоту дискретизации 200 МГц. Осциллограф также включает анализатор спектра в диапазоне от 1 кГц до 1 ГГц с возможностью измерения в дБм, дБВольтс.к.з., лин.с.к.з. и перестройкой фильтров полосы пропускания ПЧ от 1 Гц до 1 МГц. Уровень собственных шумов анализатора составляет -90 дБм (типично).

Устройство оснащено цветным TFT дисплеем с диагональю 20 дюймов и разрешением 800x480 пикселей. Дополнительные функции включают режим «Поисковая машина» для поиска событий по заданным условиям, режим анализа частотных характеристик FRA-bode plot, частотный анализ (БПФ) на участке 1 МБ, цифровой фильтр (ВЧ/НЧ) с ручной регулировкой, а также синхронизацию и декодирование шин I2C, UART (RS232/422/485), CAN/LIN. Встроенный регистратор данных позволяет записывать до 1000 часов с минимальным интервалом выборки 2 секунды и сегментированной памятью на 29 000 сегментов.

• Технология VPO — визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Анализатор спектра, 1 кГц ~ 1 ГГц (измерение в дБм, дБВольтс.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания ПЧ - 1 Гц ~ 1 МГц, уровень собственных шумов -90 дБм (тип.);
• Встроенный генератор СПФ — 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц;
• Режим анализа частотных характеристик FRA-bode plot (ЛАФЧХ -диаграммы Боде);
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./дБ);
• Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой;
• Синхронизация и декодирование шин I2C, UART (RS232/422/485), CAN/LIN;
• Регистратор данных до 1000 ч (32 М, мин. интервал выборки 2 с);
• Сегментированная память (29 000, межсегментное время – 0,41 мкс).
