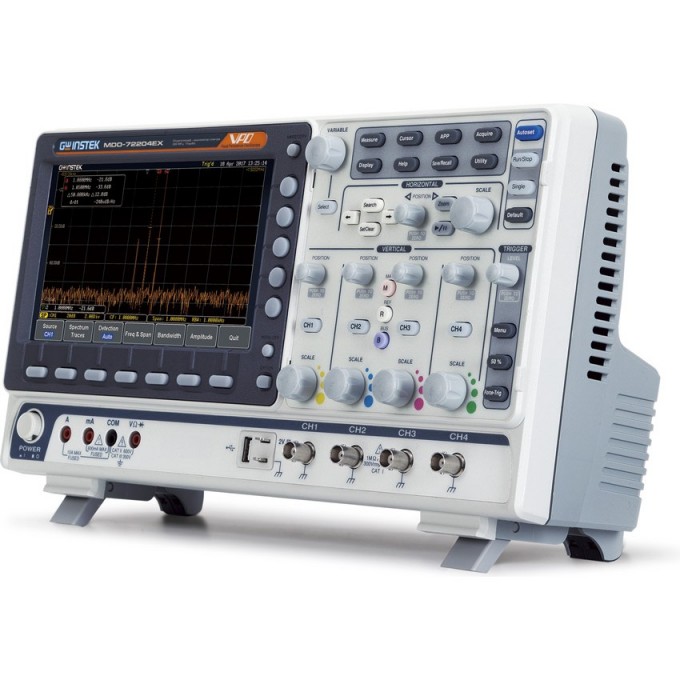

Цифровой осциллограф GW INSTEK четырехканальный 200 МГц 1 ГГц MDO-72204EG

Цифровой осциллограф GW Instek MDO-72204EG представляет собой четырехканальный прибор с полосой пропускания 200 МГц и максимальной частотой дискретизации 1 ГГц. Устройство оснащено 8-битным АЦП и имеет максимальный объем памяти 10 МБ. Сопротивление входа составляет 1 МОм, что обеспечивает совместимость с различными измерительными цепями. Интерфейсы USB и LAN позволяют подключать осциллограф к внешним устройствам для передачи данных и удаленного управления.

Осциллограф MDO-72204EG оснащен цветным TFT-дисплеем диагональю 20 см с разрешением 800х480 пикселей, что обеспечивает четкое отображение сигналов. В приборе реализована технология VPO для визуализации аналогового осциллографа с частотой обновления 120 000 осц./с. Дополнительно предусмотрен режим «Поисковая машина» для поиска событий по заданным условиям и функция частотного анализа (БПФ) на участке 1 МБ.

Устройство включает встроенный генератор сигналов произвольной формы (СПФ) с двумя каналами, способный генерировать до 13 форм сигналов с частотой до 25 МГц, 14-битным ЦАП и дискретизацией 200 МГц. Поддерживается синхронизация и декодирование шин I2C, SPI, UART (RS232/422/485), CAN/LIN. Встроенный регистратор данных позволяет записывать информацию до 1000 часов с минимальным интервалом выборки 0,5 с.

В комплект поставки входит осциллограф MDO-72204EG, шнур питания, инструкция по эксплуатации, инструкция по программированию на CD, четыре пассивных пробника и два BNC-BNC кабеля GTL-110. Прибор внесен в Госреестр средств измерений под номером 70936-18, срок действия до 23.04.2023 г.

• Технология VPO визуализация аналогового осциллографа (120 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./дБ);
• Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой;
• Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц;
• Синхронизация и декодирование шин I2C, SPI, UART (RS232/422/485), CAN/LIN;
• Регистратор данных до 1000 ч (32 М, мин. интервал выборки 0,5 с).
