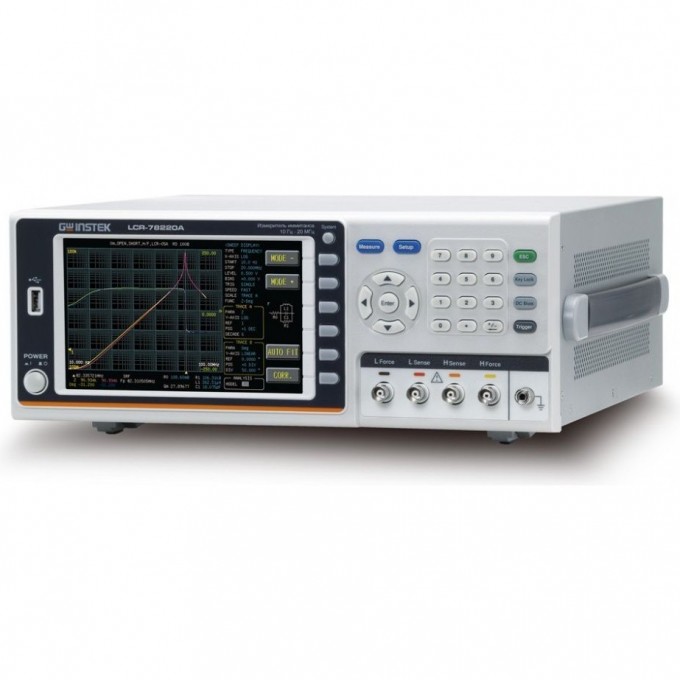

Измеритель иммитанса GW INSTEK с частотой тест-сигнала 10 Гц - 20 МГц LCR-78220A

Измеритель иммитанса GW Instek LCR-78220A является цифровым прибором для точного измерения сопротивления, емкости и индуктивности. Устройство обеспечивает базовую погрешность 0,08% и работает в диапазоне частот тест-сигнала от 10 Гц до 20 МГц. Прибор предназначен для лабораторных и производственных задач, требующих высокой точности и широкого функционала.

Модель LCR-78220A позволяет измерять электрическое сопротивление от 10 мОм до 100 МОм с разрешением 0,01 мОм, электрическую емкость от 50 фФ до 1 Ф с разрешением 0,01 пФ и индуктивность от 10 нГн до 100 кГн с разрешением 0,1 нГн. Прибор оснащен цветным графическим ЖК-дисплеем с разрешением 6 разрядов, что обеспечивает удобство отображения данных. Поддерживается выбор 7 типов эквивалентных схем и параллельная/последовательная схема замещения.

Измеритель иммитанса GW Instek LCR-78220A подходит для инженеров-разработчиков, специалистов по контролю качества и производственного персонала, которым требуется точная оценка параметров электронных компонентов. Устройство поддерживает допусковый тест компонентов (Pass/Fail), режим анализа зависимости измеряемых параметров от частоты/напряжения, а также табличные измерения с профилем теста из 15 шагов.

В комплект поставки входит измеритель LCR LCR-78201, шнур питания, 4-х проводный измерительный щуп с двумя крокодилами LCR-06B, инструкция по эксплуатации и ПО на CD, а также инструкция по безопасности. Для расширения функционала доступны дополнительные аксессуары, такие как адаптеры для ВЧ компонентов и измерительные щупы для SMD компонентов.

• Выбор скорости измерений (5 уровней): Медл.1/ Медл.2, Средне, Быстро, Макс. быстро (до 2,5 мс);
• Режим анализа: отображение зависимости измеряемых параметров от частоты/ напряжения (2 графика), автоустановка вертикальной шкалы (AUTO FIT), растяжка (Zoom ±);
• Выбор 7 типов эквивалентных схем (схемы сочетания компонентов);
• Параллельная/ последовательная схема замещения при измерениях;
• Широкие функциональные возможности по сбору, анализу, отображению и хранению информации;
• Допусковый тест компонентов (Pass/Fail) в режимах: «абс. знач./ -изм./ %»;
• Выходной импеданс: 25 Ом/ 100 Ом (переключаемый);
• Источник внутреннего пост. смещения: ± 12В (DCoffset);
• Табличные измерения (профиль теста из 15 шагов);
• Графический режим, качание частоты по 300 точкам;
• Параметры для выбора качания (Sweep): частота/ напряжение/ ток/ смещение;
• Большой цветной, графический ЖК-дисплей (разрешение 6 разрядов);
• Интерфейсы: USB/ GPIB/ LAN/ RS-232/ USB Host;
• Широкий перечень доп. аксессуаров (в т.ч. площадка подачи внешнего напряжения пост. смещения до ± 200 В).
