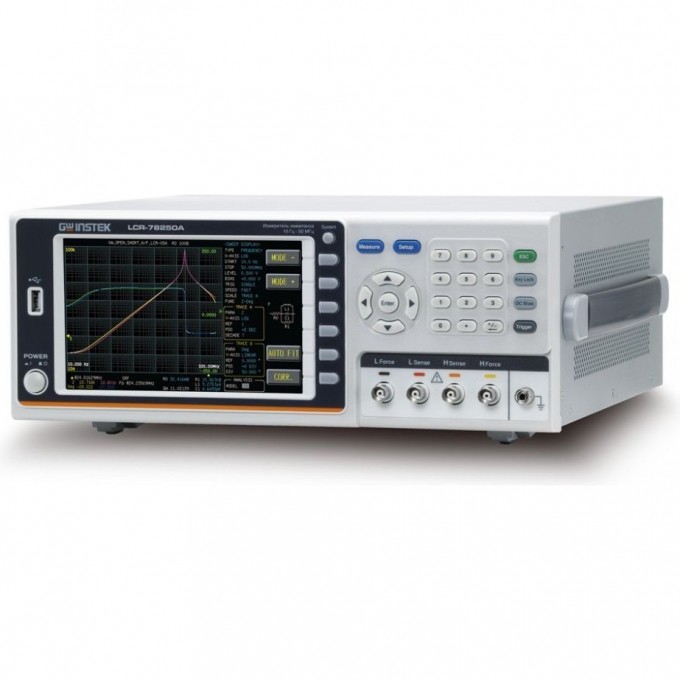

Измеритель иммитанса GW INSTEK LCR-78250A

Измеритель иммитанса GW Instek LCR-78250A представляет собой прецизионный анализатор компонентов, предназначенный для высокочастотных измерений характеристик радиодеталей. Устройство позволяет проводить измерения 17 параметров, что делает его универсальным инструментом для тестирования различных электронных компонентов. Прибор поддерживает непрерывное и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD).

LCR-78250A предлагает выбор архитектуры эквивалентной схемы из 7 типов, включая схемы с 3 и 4 электронными компонентами эмулируемой цепи, что обеспечивает функциональность, аналогичную Wayne Kerr WK6500B/P и Keysight 4990A. Устройство оснащено функцией динамического анализа с возможностью отображения двух кривых одновременно и таблицей из 8 параметров по 15 шагам. Поддерживается функция развертки при измерении параметра до 267 точек, а также автомасштабирование шкалы (Auto FIT) и цифровая растяжка (Zoom ±).

Прибор подходит для широкого круга задач в электронике, включая разработку, производство и контроль качества компонентов. Он позволяет выполнять допусковый тест (Pass/Fail) и имеет встроенный источник постоянного смещения ±12В. Переключаемый выходной импеданс 25 Ом/100 Ом и широкий диапазон частот тест-сигнала от 10 Гц до 50 МГц обеспечивают гибкость в применении для различных типов измерений.

В комплект поставки входит измеритель LCR LCR-78250A, шнур питания, 4-х проводный измерительный щуп с двумя крокодилами LCR-06B, инструкция по эксплуатации и ПО на CD, а также инструкция по безопасности. Устройство оснащено интерфейсами GPIB, LAN, RS-232 и двумя портами USB для удобства подключения и интеграции в измерительные системы.

• Прецизионный анализатор компонентов для высокочастотных измерений характеристик радиодеталей (17 параметров);
• Выбор архитектуры эквивалентной схемы из 7 типов (сочетание компонентов в ИУ из вариантов меню), в которых схемы №№ А – D содержат по 3 электронных компонента эмулируемой цепи, три схемы №№ Е - G включают по 4 компонента эмулируемой эквивалентной цепи (функциональность аналогично Wayne Kerr WK6500B/P и Keysight 4990A);
• Непрерывное (по диапазону частот) и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD);
• Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация;
• Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов);
• Функция развертки при измерении параметра (до 267 точек);
• Автомасштабирование шкалы (Auto FIT), цифровая растяжка (Zoom ±);
• Параллельная/последовательная схема замещения при измерении;
• Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12В;
• Переключаемый выходной импеданс - 25 Ом/ 100 Ом. Частота тест-сигнала.
