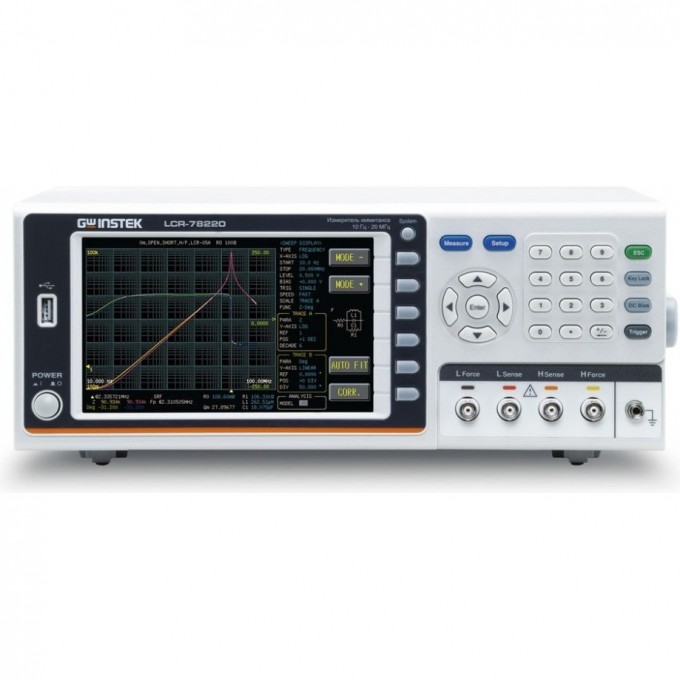

Измеритель иммитанса GW INSTEK 10 Гц - 30 МГц LCR-78230

Измеритель иммитанса GW Instek LCR-78230 предназначен для комплексного тестирования выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD) в широком диапазоне частот от 10 Гц до 30 МГц. Прибор обеспечивает базовую погрешность измерений 0,08% и поддерживает измерения электрического сопротивления от 10 мОм до 100 МОм, электрической емкости от 50 фФ до 1 Ф и индуктивности от 10 нГн до 100 кГн.

Устройство оснащено цветным графическим ЖК-дисплеем с диагональю 18 см (800x480 пикселей), способным одновременно отображать до четырех параметров. Поддерживаются три типа калибровки (КЗ/ХХ/Нагрузка) и компенсация. Функции динамического анализа позволяют строить графики (две кривые одновременно) и таблицы (8 параметров x 15 шагов). Прибор имеет функцию развертки при измерении параметра до 267 точек, автомасштабирование шкалы и цифровую растяжку.

Измеритель LCR-78230 поддерживает параллельную и последовательную схемы измерений, а также допусковый тест (Pass/Fail). Встроенный источник постоянного смещения составляет ±12 В. Пользователь может переключать выходной импеданс между 25 Ом и 100 Ом. Для хранения данных предусмотрена внутренняя память на 99 профилей настройки и 48 программ тестирования, а также поддержка внешних USB-флэш дисков объемом до 128 ГБ. Максимальное быстродействие достигает 2,5 мс (400 измерений/с).

В комплект поставки входят измеритель LCR LCR-78230, шнур питания, 4-х проводный измерительный щуп с двумя крокодилами LCR-06B, инструкция по эксплуатации и программное обеспечение на CD, а также инструкция по безопасности. Прибор оснащен интерфейсами GPIB, LAN, RS-232 и двумя портами USB для расширенных возможностей подключения и управления.

• Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD);
• Три типа калибровки (КЗ/ХХ/Нагрузка), компенсация;
• Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов);
• Функция развертки при измерени параметра (до 267 точек);
• Автомасштабирование шкалы, цифровая растяжка;
• Парал./ последов. схема измерений;
• Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В;
• Переключение выходного импеданса - 25 Ом/ 100 Ом;
• Внутренняя память (запись/ вызов) 99 профилей настройки/48 программ тестирования;
• Внешний USB-флэш диск (до 128 ГБ). Макс. быстродействие до 2,5 мс (400 изм/с);
• Цветной графический ЖК-дисплей (6 разрядов, 800480, диаг. 18 см) – одновременный вывод до 4-х параметров.
