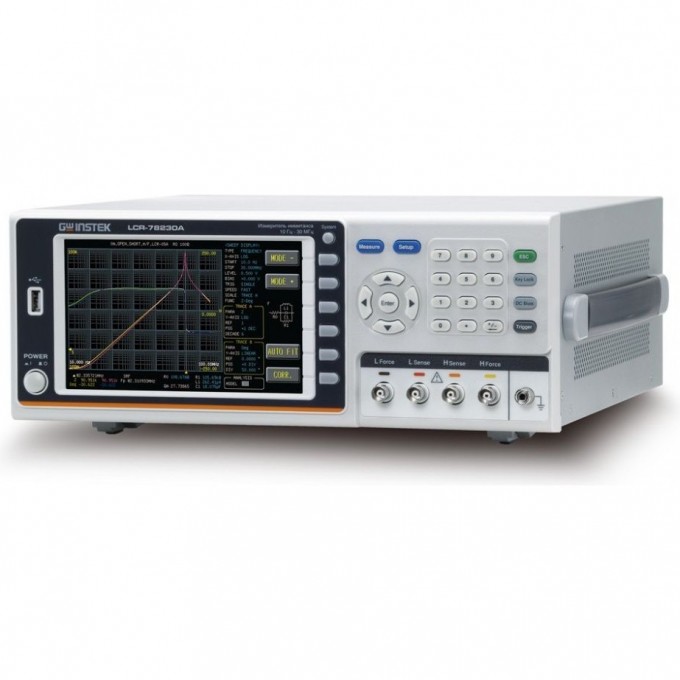

Измеритель иммитанса GW INSTEK LCR-78230A

GW Instek LCR-78230A — это прецизионный измеритель иммитанса, предназначенный для высокочастотных измерений характеристик радиодеталей. Прибор позволяет анализировать до 17 параметров компонентов и поддерживает выбор архитектуры эквивалентной схемы из 7 типов, включая схемы с тремя и четырьмя электронными компонентами. Диапазон частот тестового сигнала составляет от 10 Гц до 30 МГц, а базовая погрешность измерений — 0,08%.

Устройство обеспечивает непрерывное и комплексное тестирование как выводных компонентов, так и элементов поверхностного монтажа (SMD). Поддерживаются три типа калибровки (КЗ/ХХ/Нагрузка) с функцией компенсации. Прибор оснащен функцией динамического анализа с возможностью построения двух кривых одновременно и отображения таблицы из 8 параметров по 15 шагам. Также доступна функция развертки параметра до 267 точек с автомасштабированием шкалы (Auto FIT) и цифровым растяжением (Zoom ±).

Измеритель LCR-78230A позволяет выбирать параллельную или последовательную схему замещения при измерениях и проводить допусковый тест (Pass/Fail). Встроенный источник постоянного смещения составляет ±12В, а переключаемый выходной импеданс — 25 Ом или 100 Ом. Прибор оснащен интерфейсами GPIB, LAN, RS-232 и двумя USB-портами для подключения к внешним устройствам и передачи данных.

Данный измеритель подходит для инженеров-разработчиков, специалистов по контролю качества и производственного персонала, которым требуется точный анализ электронных компонентов в широком частотном диапазоне. Комплектация включает основные измерительные щупы и кабели, а также программное обеспечение для работы с прибором.

• Прецизионный анализатор компонентов для высокочастотных измерений характеристик радиодеталей (17 параметров);
• Выбор архитектуры эквивалентной схемы из 7 типов (сочетание компонентов в ИУ из вариантов меню), в которых схемы №№ А – D содержат по 3 электронных компонента эмулируемой цепи, три схемы №№ Е - G включают по 4 компонента эмулируемой эквивалентной цепи;
• Непрерывное (по диапазону частот) и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD);
• Три типа калибровки (КЗ/ХХ/Нагрузка), компенсация;
• Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов);
• Функция развертки при измерении параметра (до 267 точек);
• Автомасштабирование шкалы (Auto FIT), цифровая растяжка (Zoom ±);
• Параллельная/последовательная схема замещения при измерении;
• Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12В;
• Переключаемый выходной импеданс - 25 Ом/ 100 Ом;
• Частота тест-сигнала.
