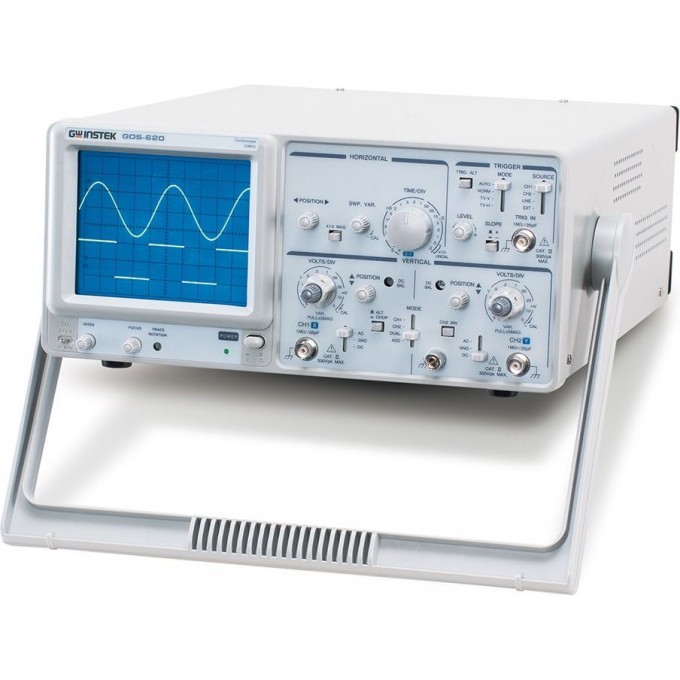

Осциллограф двухканальный GW INSTEK GOS-620FG 20 МГц с функциональным генератором 30C000173
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Осциллограф GW Instek GOS-620FG представляет собой двухканальный аналоговый прибор с полосой пропускания 20 МГц. Устройство оснащено встроенным функциональным генератором, способным генерировать сигналы синусоидальной, прямоугольной и треугольной формы. Максимальный выходной уровень генератора составляет 14В (размах) с возможностью плавной регулировки.
Прибор имеет коэффициент вертикального отклонения от 5 мВ/дел до 5 В/дел с шагом 1-2-5 и усилением ×5. Погрешность установки коэффициента отклонения составляет ±3% (±5% при усилении х5). Время нарастания сигнала не превышает 17,5 нс (50 нс при усилении ×5). Входной импеданс составляет 1 МОм/25 пФ, а максимальное входное напряжение — 300 В (DC+AСпик., до 1 кГц). Осциллограф поддерживает режимы работы: канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно.
Коэффициент горизонтальной развертки имеет погрешность ±3% (±5% при растяжке х10). Устройство поддерживает различные режимы запуска развертки: автоколебательный, ждущий, ТВ (кадр, строка). Вход внешней синхронизации имеет сопротивление 1 МОм/30 пФ. Встроенный функциональный генератор имеет выходное сопротивление 50 Ом и коэффициент гармоник менее 2% в полосе 10 Гц…100 кГц.
Питание осциллографа осуществляется от сети 230 В. Потребляемая мощность модели GOS-620FG составляет 45 ВА. Данная модель снята с производства.
