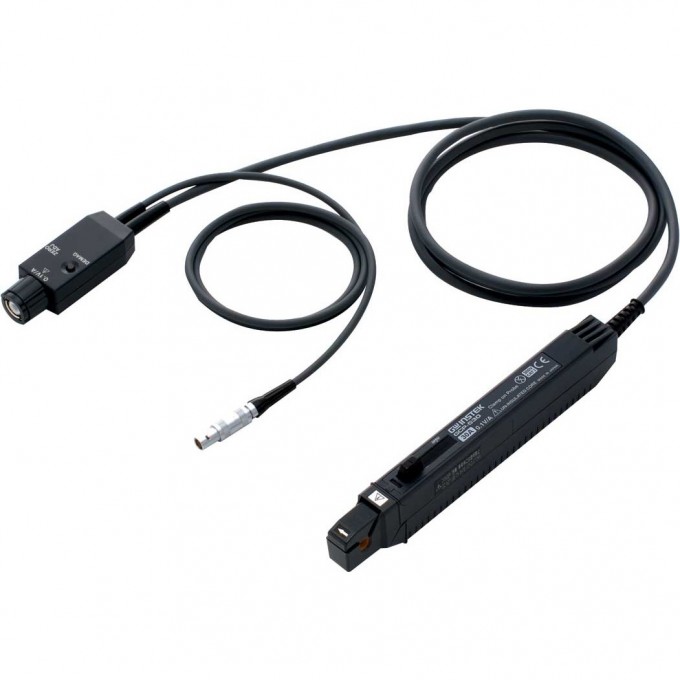

Токовый пробник GW INSTEK для осциллографов, DC/AC, до 30 А GCP-530

Токовый пробник GW Instek GCP-530 предназначен для измерения постоянного (DC) и переменного (AC) тока без разрыва цепи. Устройство подключается к осциллографам, оснащенным входом BNC, и обеспечивает возможность работы с проводниками диаметром до 5 мм. Для питания пробника требуется внешний источник GCP-425P, который позволяет одновременно использовать до четырех таких пробников.

Пробник имеет полосу пропускания от 0 (DC) до 50 МГц и способен измерять токи до 30 А (AC/DC) с погрешностью ±0,1% в этом диапазоне. Коэффициент трансформации составляет 0,1 В/А, а минимальная чувствительность — 0,1 А. Время нарастания сигнала не превышает 7 нс, что обеспечивает высокую точность измерений.

Устройство оснащено функцией установки нуля (DC-zero) для точных измерений постоянного тока. Длина соединительного кабеля с BNC-коннектором составляет 1,5 метра. Возможно подключение к мультиметру или вольтметру через переходник-адаптер с разъемами 4 мм/мама. Максимальный импульсный ток составляет 50 Апик при длительности импульса менее 10 мкс.

GW Instek GCP-530 идеально подходит для выполнения измерений на интегральных платах с высокой плотностью монтажа благодаря малому размеру клещей, что обеспечивает доступ к проводникам в ограниченном пространстве. Питание пробника осуществляется от источника ±12 В постоянного тока, потребляемая мощность составляет 5,6 Вт. Максимальное рабочее напряжение достигает 300 В категории I.

• Измерение постоянного и переменного тока без разрыва цепи;
• Подключение к осциллографам с входом BNC;
• Длина соединительного кабеля 1,5 м (коннектор BNC);
• Максимальный импульсный ток 50 Апик (<10 мкс);
• Функция установки нуля (DC-zero);
• Возможность подключения к мультиметру/вольтметру (4 мм/мама) с помощью переходника-адаптера;
• Питание ±12 В пост., потребляемая мощность 5,6 Вт;
• Максимальное рабочее напряжение 300 В кат I;
• Малый размер клещей для работы в ограниченном пространстве.
