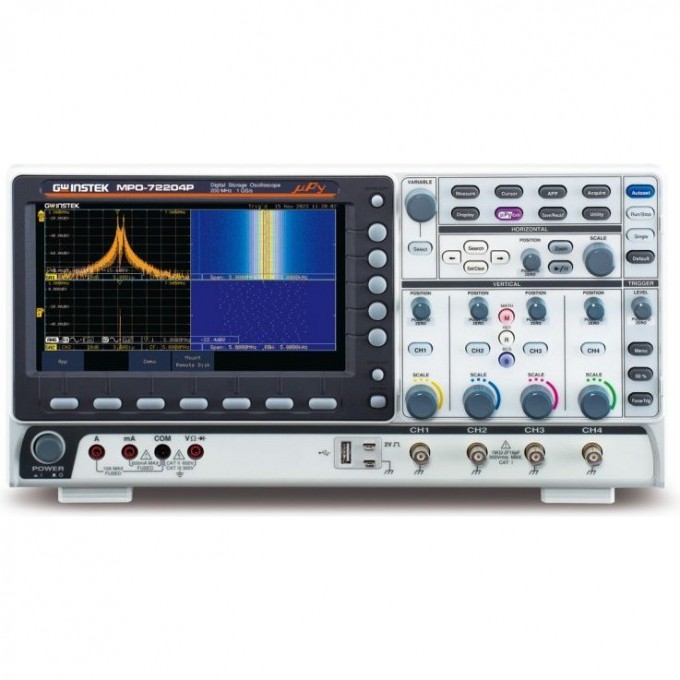

Осциллограф цифровой GW INSTEK четырехканальный 100 МГц MPO-72204P

Цифровой осциллограф GW Instek MPO-72204P представляет собой многофункциональное устройство, объединяющее в себе осциллограф, анализатор спектра, генератор сигналов, мультиметр и источник питания. Модель оснащена четырьмя каналами с полосой пропускания 100 МГц и максимальной частотой дискретизации 1 ГГц. Устройство предназначено для точного измерения и анализа электрических сигналов в различных областях электроники и радиотехники.

Осциллограф MPO-72204P имеет сегментированную память объемом 10 МБ, что позволяет захватывать осциллограммы с разрешением 4 нс. Частота обновления экрана составляет 120 000 осц./с, обеспечивая детальное отображение быстропротекающих процессов. Поддерживается синхронизация и декодирование различных шин данных, включая UART, I2C, SPI, CAN, LIN, CAN-FD, USB2.0 (full speed), Flexray, I2S, USB-PD. Встроенный анализатор спектра работает в диапазоне от 1 кГц до 500 МГц.

Устройство оснащено встроенным генератором стандартных и произвольных функций (СПФ) с двумя каналами, способным генерировать сигналы до 25 МГц. Интегрированный мультиметр позволяет измерять постоянное и переменное напряжение, ток, сопротивление, а также проводить прозвонку цепей и тестирование диодов. Встроенный источник питания имеет два регулируемых канала с максимальным разрешением 0,1 В. Поддержка языка программирования Python расширяет возможности обработки данных и осциллограмм.

GW Instek MPO-72204P подходит для использования в научно-исследовательских лабораториях, образовательных учреждениях, а также для разработки и отладки электронных устройств. Его многофункциональность и широкий набор измерительных возможностей делают его универсальным инструментом для инженеров и техников, работающих с электронными схемами.

• Внедренный язык программирования Python с поддержкой USB CDC ACM Class, USB HID Class, встроенной библиотекой Python GUI, обработка данных и осциллограмм до 100 000 точек;
• Частота обновления экрана 120 000 осц./с;
• Режим «Поисковая машина» для поиска событий по заданным условиям, 38 видов измерений;
• Сегментированная память (29 000 сегментов, захват осциллограмм с разрешением 4 нс);
• Синхронизация и декодирование шин UART, I2C, SPI, CAN, LIN, CAN-FD, USB2.0 (full speed), Flexray, I2S, USB-PD;
• Анализатор спектра 1 кГц ~ 500 МГц (измерения в дБм, дБВольтс.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания;
• ПЧ 1 Гц ~ 500 кГц, уровень собственных шумов -90 дБм (тип.);
• Встроенный генератор СПФ (2 канала, до 25 МГц/синус), 14 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, амплитуда 10 мВ - 2.5 Вп-п (50 Ω);
• Встроенный мультиметр (DCV/ ACV, DCA/ ACA, сопротивление, прозвонка, тест диодов, температура) - до 1000 Впост/ ~700 В, до 10 А, до 5 МОм, до 1000 °С, базовая погрешность 0,1 % (DCV), макс. индикация «5.000»;
• Встроенный источник питания 2 регулируемых канала (5В/1A, 10В/0.5A, 20В/0.25A), максимальное разрешение 0,1В;
• Допусковый контроль, даталоггер (до 1000 ч), фильтры, режим ЛАФЧХ - диаграммы Боде.
