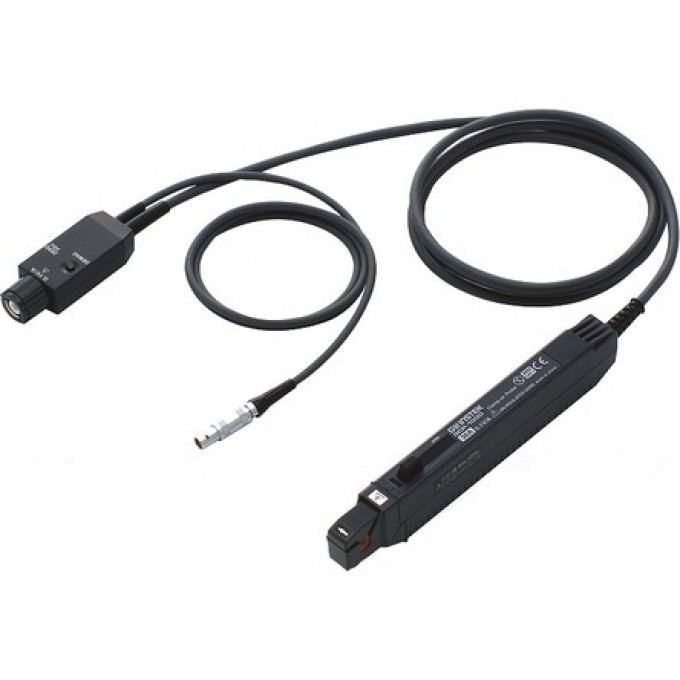

Токовый пробник GW INSTEK МГц до 30 А GCP-1030
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Токовый пробник GW Instek GCP-1030 предназначен для измерения постоянного и переменного тока без разрыва цепи. Устройство имеет полосу пропускания от 0 до 100 МГц и время нарастания менее 3,5 нс. Максимальный измеряемый ток составляет 30 Аскз (AC/DC). Пробник является аналогом модели GCP-530 и обеспечивает высокую точность измерений.
Прибор выполнен в форм-факторе «клещей», что позволяет подключаться к проводникам в ограниченном пространстве, например, на интегральных платах с высокой плотностью монтажа. Подключение к осциллографам осуществляется через BNC-вход. Длина соединительного кабеля составляет 1,5 м. Для питания пробника требуется внешний источник GCP-425P, который поддерживает одновременную работу до четырех таких пробников. Максимальный импульсный ток достигает 50 Апик при длительности импульса менее 10 мкс.
GW Instek GCP-1030 может использоваться как с осциллографами, имеющими BNC-разъемы, так и с мультиметрами или вольтметрами (с гнездами 4 мм/мама) при использовании специального переходника-адаптера. Устройство поддерживает функцию установки нуля (DC-zero) для повышения точности измерений. Питание пробника составляет ±12 В постоянного тока при потребляемой мощности 5,6 Вт. Максимальное рабочее напряжение прибора — 300 В категории I.
Благодаря своим характеристикам, пробник GW Instek GCP-1030 подходит для широкого круга задач в электронике и электротехнике, где требуется точное и неинвазивное измерение тока. Высокая полоса пропускания и низкое время нарастания делают его пригодным для работы с высокочастотными сигналами.
• Тип «клещи» для измерения постоянного и переменного тока без разрыва цепи;
• Подключение к осциллографам с входом BNC;
• Длина соединительного кабеля 1,5 м (коннектор BNC);
• Максимальный импульсный ток 50 Апик (менее 10 мкс);
• Функция установки нуля (DC-zero);
• Подключение к прибору с гнездами BNC или мультиметру/вольтметру (4 мм/мама) с помощью переходника-адаптера;
• Питание ±12 В пост., потребляемая мощность 5,6 Вт;
• Максимальное рабочее напряжение 300 В кат I;
• Малый размер клещей для подключения к проводникам в ограниченном пространстве.
