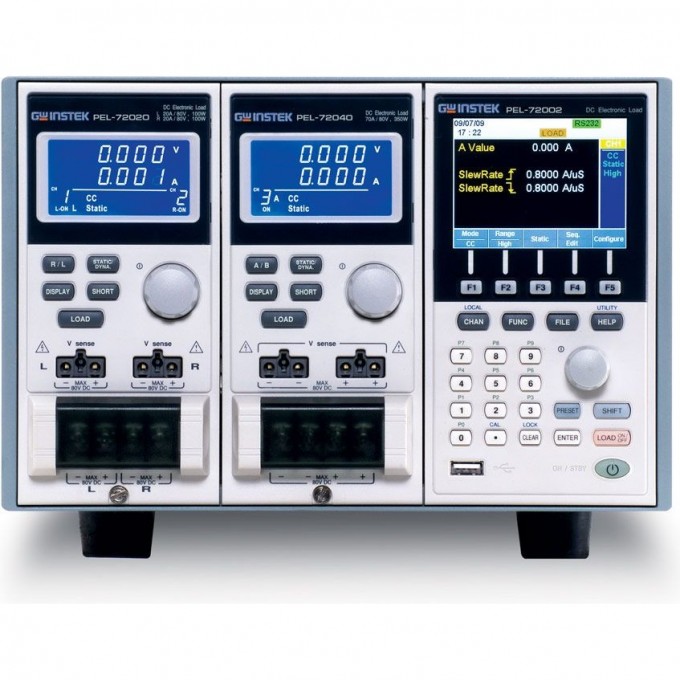

Электронная нагрузка постоянного тока GW INSTEK PEL-72030

Электронная нагрузка GW Instek PEL-72030 представляет собой модульный компонент для систем электронных нагрузок постоянного тока. Она предназначена для тестирования источников питания, аккумуляторов, зарядных устройств и других электронных компонентов. Модуль PEL-72030 характеризуется максимальной мощностью 30 Вт или 250 Вт, максимальным напряжением 80 В и максимальным током 5 А или 40 А. Для работы модуля требуется шасси серии PEL-72000 (PEL-72002 или PEL-72004).

Устройство поддерживает режимы работы постоянного тока (CC), постоянного напряжения (CV) и постоянного сопротивления (CR). Доступен динамический режим с временем отклика от 25 мкс, что позволяет моделировать быстро меняющиеся нагрузки. Нагрузка оснащена 4-х проводной схемой подключения для повышения точности измерений и функцией имитации короткого замыкания. Внутренняя память позволяет сохранять до 10 настроек.

Модуль PEL-72030 может использоваться в различных сферах, включая научно-исследовательские лаборатории, производственные линии для контроля качества, а также при разработке и тестировании электронных устройств. Возможно параллельное соединение нескольких модулей для увеличения общей нагрузочной способности системы. Поддерживается мультиканальный режим до 8 каналов при использовании соответствующего шасси.

Управление нагрузкой осуществляется через интерфейсы RS-232, USB или аналоговый интерфейс. Прибор внесен в Государственный реестр средств измерений под номером 76426-19 со сроком действия до 18.10.2029 г., что подтверждает его соответствие метрологическим требованиям.

• Для работы нагрузки требуются шасси - PEL-72002 (на 2 модуля), PEL-72004 (на 4 модуля);
• Мультиканальный режим (до 8 каналов);
• Динамический режим от 25 мкс;
• Функция имитации короткого замыкания;
• 4-х проводная схема подключения;
• Внутренняя память 10 ячеек;
• Параллельное соединение модулей для увеличения нагрузки.
