ХАРАКТЕРИСТИКИ
Дополнительные возможности -
USB-интерфейс / Дымоуловитель / Разъем RJ12
Полоса пропускания, МГц -
100
Режимы работы -
Основной, задержанный, ZOOM окна, самописец, X-Y
Напряжение питания -
Адаптер: 100…240 В, 48…63 Гц, 40 Вт; Батарея (Li-pol): 7,4 В, 6100 мА/ч

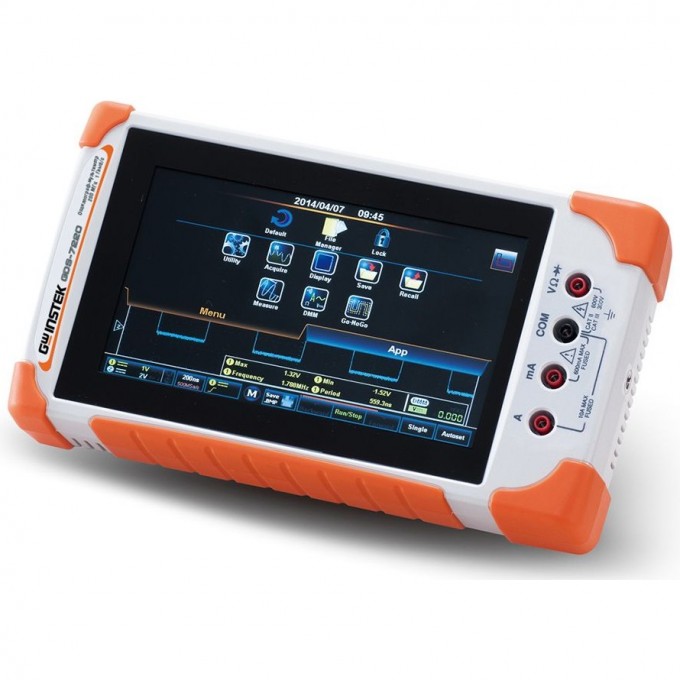

Тип осциллографа -
Осциллограф-мультиметр
Максимальная частота дискретизации -
1 ГГц
Максимальный объем памяти -
1 МБ
Сопротивление входа -
1 МОм
Дисплей -
TFT, 17,8 см, 480х800, Сенсорный
Опции -
GDP-040D – двухканальный дифференциальный пробник: полоса пропускания 40 МГц, коэф. ослабления х200; макс. Uвх. (DC+AC пик) ? 600 В; вх. импеданс: 2 МОм/15 пФ (диф. режим); 1 МОм/7 пФ (между земл. и входами)
Габариты -
240,2 × 136 × 59,7 мм
Характеристики -
Параметры
Канал вертикального отклонения -
Число вх. каналов
Коэф. отклонения (Коткл.) -
2 мВ/дел…10 В/дел (с шагом 1-2-5)
Погрешность установки Коткл -
± 3 %
Время нарастания -
≤ 5 нс
Входной импеданс -
1 МОм (± 2 %) / 16,5 пФ
Макс. входное напряжение -
300 Вскз, Кат II
Канал горизонтального отклонения -
Коэф. развертки (Кразв.)
Погрешность установки Кразв -
± 0,002 %
Синхронизация -
Источники синхросигнала
Режимы запуска развертки -
Автоколебательный, ждущий, однократный
Коэффициент отклонения -
2 мВ/дел…10 В/дел
Погрешность измерения -
DC: GDS-73xx: 50 мА, 500 мА ± (0,1 % + 5 емр), 10A ± (0,5 % + 1 емр) GDS-72xx: 50 мА, 500 мА, 10 А ± (0,5 % + 1 емр) AC: 50 мА, 500 мА ± (1,5 % + 15 емр) при 50 Гц – 1 кГц, 10 А ± (3 % + 15 емр) при 50 Гц – 1 кГц
Погрешность установки коэффициента отклонения -
± 3 %
Полоса пропускания (-3 дБ) -
0…70 МГц
Связь по входу -
Открытый, закрытый, “земля”
Математика -
Сложение, вычитание, умножение, деление, БПФ, инверсия
Связь входа синхронизации -
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации -
0…25 МГц: 0,5 дел или 5 мВ; 25…70/100/200 МГц: 1,5 дел или 15 мВ
Аналого-цифровое преобразование -
Разрешение по вертикали
Курсорные измерения -
Функции
Автоматические измерения -
Функции по вертикали
Функции по горизонтали -
Частота; период; время нарастания и спада; +/- длит. импульса, +/- скважность
Автоустановка -
В/дел, с/дел, параметры синхросигнала
Режим X-Y -
Х – кан 1; Y – кан 2; разность фаз ± 3° до 100 кГц
Встроенный flash диск -
120 МБ
Максимальное входное напряжение -
300 Вскз, Кат II
Математические функции -
Сложение, вычитание, умножение, деление, БПФ, инверсия
Разрешение по вертикали -
8 бит
Измерение задержки -
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Фаза
Огранич. полосы пропуск -
20 МГц
Постоянное смещение -
2 мВ/дел…50 мВ/дел: ±0,4 В; 100 мВ/дел…500 мВ/дел: ± 4 В; 1 В/дел…5 В/дел: ± 40 В; 10 В/дел: ± 300 В
Тип синхронизации -
По фронту, ТВ-синхронизация, по длительности импульса, чередующийся запуск
Макс. частота дискретизации -
1 ГГц
Регистратор -
30000 осциллограмм
Разрешение индикатора -
Максимальная индикация
Постоянное и переменное (СКЗ) напряжение -
Пределы измерения напряжений
Вх. сопротивление -
10 МОм
Погрешность -
DC: GDS-73xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр) GDS-72xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр) AC: 50 мВ, 500 мВ, 5 В, 50 В, 700 В ± (1,5 % + 15 емр) при 50 Гц – 1 кГц
Постоянный и переменный (СКЗ) ток -
Предел измерений тока
Сопротивление -
Предел измерений
Диапазон измерений -
50 Ом … 5 МОм
Температура (GDS-73xx)) -
Диапазон
Термопары -
B, E, J, K, N, R, S, T
Прозвон цепи -
Порог срабатывания
Индикация -
Непрерывный зв. сигнал
ИСПЫТАНИЕ P-N -
Напряжение теста
Программное обеспечение -
OpenWave 200
Время работы от батареи -
4,1 ч
Время заряда батареи -
2 ч (75 %)
Сопротивление (мультиметр) -
50 Ом – 5 МОм
Постоянное напряжение (мультиметр) -
50 мВ - 1000 В (± 0,05 % + 5 емр)
Переменное напряжение (мультиметр) -
50 мВ - 700 В (± 1,5 % + 15 емр) при 50 Гц – 1 кГц
Постоянный ток (мультиметр) -
50 мА - 10 А (± 0,1 % + 5 емр)
Переменный ток (мультиметр) -
50 мА - 10 А (± 1,5 % + 15 емр) при 50 Гц – 1 кГц
