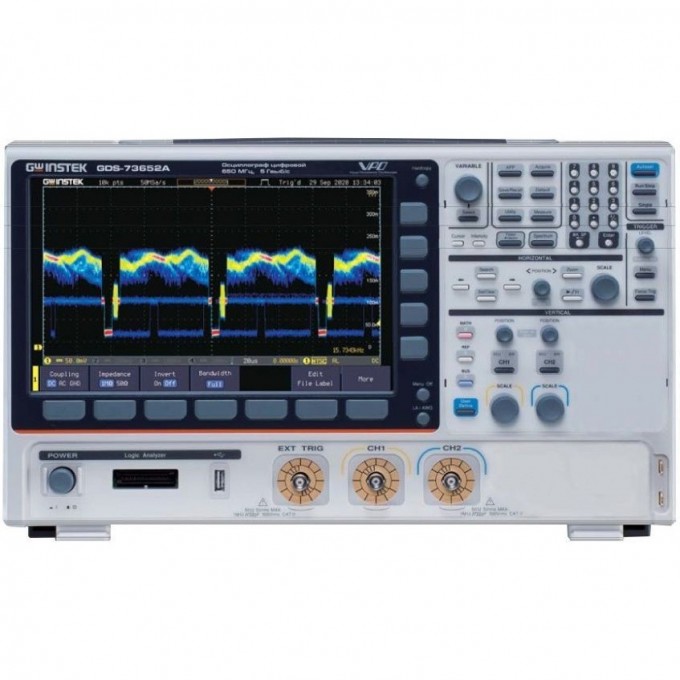

Осциллограф цифровой GW INSTEK двухканальный 650 МГц 5 ГГц GDS-73652A-(GPIB)

Цифровой осциллограф GW Instek GDS-73652A (GPIB) предназначен для точного анализа электрических сигналов. Модель оснащена двумя каналами, полосой пропускания 650 МГц и максимальной частотой дискретизации 5 ГГц. Устройство поддерживает технологию VPO для визуализации аналогового осциллографа с частотой обновления 200 000 осц./с, что обеспечивает детальное отображение быстропротекающих процессов.

Осциллограф имеет максимальный объем памяти 200 МБ и 8-битный АЦП. Встроенный анализатор спектра работает в диапазоне от 1 кГц до 2.5 ГГц, позволяя проводить измерения в дБм, дБВ с.к.з., лин.с.к.з. и настраивать фильтры полосы пропускания ПЧ от 1 Гц до 2.5 МГц. Прибор также включает встроенный генератор сигналов произвольной формы (СПФ) с двумя каналами до 25 МГц, 13 формами сигналов, ЦАП 14 бит и частотой дискретизации 200 МГц.

Устройство поддерживает 38 видов автоматических измерений, курсорные измерения и математические функции (сложение, вычитание, умножение, деление), а также встроенный редактор формул. Дополнительные возможности включают сегментированную память (490 000 сегментов), функцию анализа частотных характеристик (FRA) для построения диаграмм Боде, частотный анализ (БПФ) на участке 1 МБ и цифровой фильтр с ручной регулировкой.

Для подключения предусмотрены интерфейсы USB 2.0, RS-232, LAN и GPIB. Осциллограф оснащен TFT-цветным WVGA дисплеем с диагональю 26 см и разрешением 800х480 пикселей. Поддерживается синхронизация и декодирование шин I2C, SPI, UART (RS232/422/485), CAN/LIN. Внутренняя память позволяет сохранять до 20 осциллограмм и 20 профилей настроек. Устройство также имеет функцию регистратора входных данных до 1000 часов в формате CSV-отчетов.

• Технология VPO (визуализация аналогового осциллографа, 200 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Встроенный анализатор спектра 1 кГц ~ 2.5 ГГц (измерения в дБм, дБВ с.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания ПЧ - 1 Гц ~ 2.5 МГц, уровень собственных шумов <-80 дБм (тип.);
• Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, длина памяти 16К точек;
• Автоизмерения параметров (38 видов), курсорные измерения, функции математики - сложение, вычитание, умножение, деление, встроенный редактор формул;
• Режимы сбора данных - выборка, пиковый детектор (>400 пс), усреднение (2 … 256), высокое разрешение (Hi Res), ZOOM;
• Сегментированная память (490 000 сегментов);
• Функция анализа частотных характеристик/FRA, построение диаграммы Боде (ЛАФЧХ);
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./дБ);
• Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой;
• Синхронизация и декодирование шин I2C, SPI, UART(RS232/422/485), CAN/LIN (опция 16 каналов логического пробника);
• Регистратор входных данных до 1000 ч в виде CSV-отчетов (800 МБ, мин. интервал выборки 2 с);
• Технология разделения экрана на 2 независимых окна (Split Window) для наблюдения осциллограмм и при анализе сигналов спектра;
• Внутренняя память - 20 осциллограмм, 20 профилей настроек.
