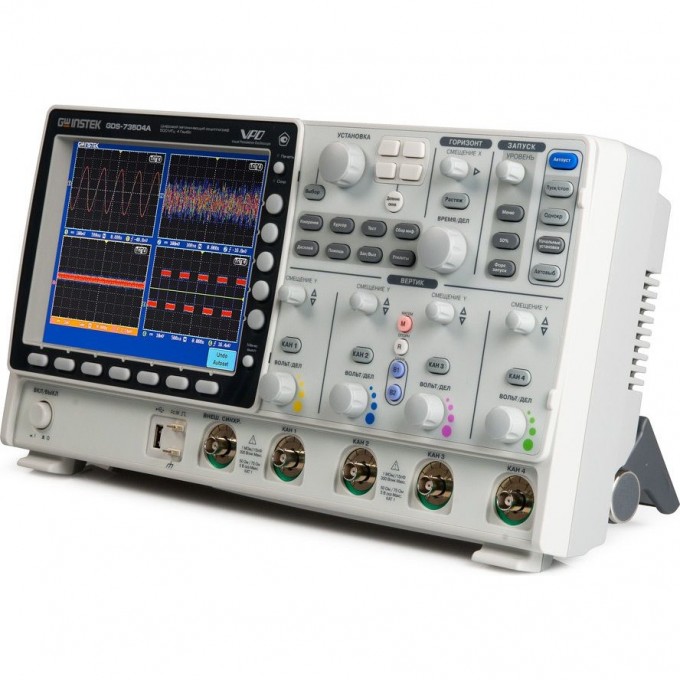

Осциллограф цифровой четырехканальный GW INSTEK 350 МГц 5 ГГц GDS-73354
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Цифровой четырехканальный осциллограф GW Instek GDS-73354 предназначен для высокоточного анализа электрических сигналов в различных областях электроники и радиотехники. Прибор обладает полосой пропускания 350 МГц и максимальной частотой дискретизации 5 ГГц, что обеспечивает детальное отображение быстропротекающих процессов. Устройство оснащено 8-битным АЦП и максимальным объемом памяти 25 кБ на канал, позволяя сохранять и анализировать значительные объемы данных.
Осциллограф GW Instek GDS-73354 поддерживает технологию VPO для визуализации сигналов в режиме аналогового осциллографа со скоростью обновления экрана до 3000 раз в секунду. Предусмотрены переключаемый входной импеданс (50 Ом, 75 Ом, 1 МОм), автоматические и курсорные измерения, а также режимы растяжки, самописца и X-Y. Устройство имеет математические функции (сложение, вычитание, умножение, деление, БПФ) и цифровые фильтры. Синхронизация возможна по длительности импульса и ТВ-сигналу.
Прибор оснащен TFT-дисплеем с диагональю 20 дюймов и разрешением 800x600 пикселей. Для подключения к внешним устройствам предусмотрены интерфейсы USB, RS-232 и LAN, а также опционально GPIB. Осциллограф поддерживает разделение экрана на 2 или 4 независимых окна для одновременного анализа нескольких сигналов. Внутренняя память позволяет сохранять до 24 осциллограмм и 20 профилей настроек, а встроенный flash диск имеет объем 64 МБ.
Дополнительные возможности включают опциональное программное обеспечение DS3-PWR для анализа электрической мощности и показателей качества электроэнергии (ПКЭ), а также DS3-SBD для синхронизации и декодирования сигналов шин I2C, SPI и UART. Осциллограф имеет линейный аудиовыход 3,5 мм и VGA-выход для подключения внешнего монитора. Поддерживается вывод данных на печать через PictBridge. Питание осуществляется от сети 100-240 В, 47-63 Гц, потребляемая мощность составляет 96 Вт. Габаритные размеры прибора 400 × 200 × 130 мм, масса 4 кг.
• Технология VPO для визуализации сигнала в режиме аналогового осциллографа;
• Переключаемый входной импеданс;
• Возможность разделения экрана на 2/4 независимых окна;
• Автоматические и курсорные измерения;
• Режимы растяжки, самописца и XY;
• Синхронизация по длительности импульса и ТВ;
• Математические функции и БФП;
• Цифровые фильтры;
• Декодирование сигналов;
• Память на 24 осциллограммы и 20 профилей;
• VGA выход для подключения монитора;
• Вывод данных на печать (поддержка PictBridge);
• Опции: синхронизация и декодирование сигналов, измерение мощности и ПКЭ.
