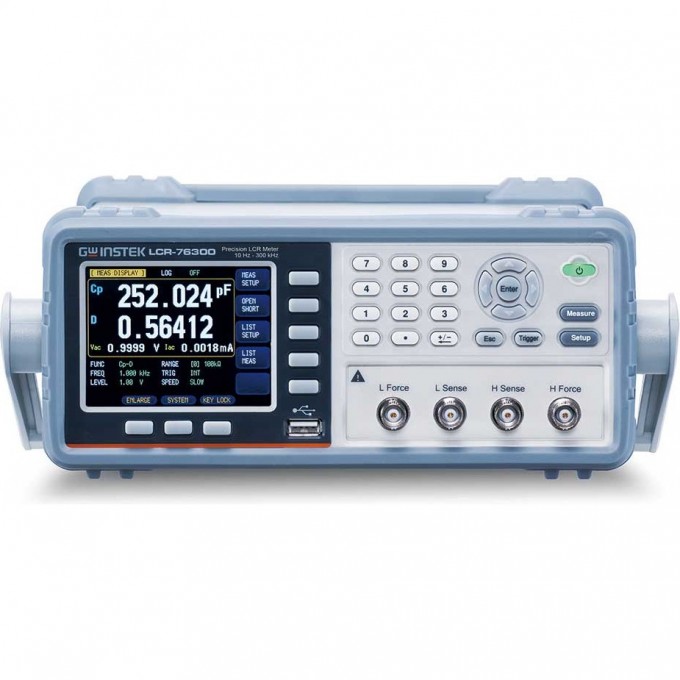

Измеритель LCR GW INSTEK с частотой тест-сигнала 10 Гц – 300 кГц LCR-76300

Измеритель LCR GW Instek LCR-76300 представляет собой цифровой прибор для точного измерения параметров электронных компонентов. Он предназначен для определения комплексного сопротивления на переменном токе (R, Z, X), сопротивления постоянному току (DCR), проводимости (G, Y, B), ёмкости, индуктивности, тангенса угла потерь, добротности и фазового сдвига. Прибор имеет базовую погрешность 0.05% и работает в диапазоне частот тест-сигнала от 10 Гц до 300 кГц.

Устройство обеспечивает широкий диапазон измерений: электрическое сопротивление от 0.01 мОм до 100 МОм с разрешением 0.01 мОм, электрическая емкость от 0.01 нФ до 10 Ф с разрешением 0.01 нФ, и индуктивность от 0.01 мГн до 10 кГн с разрешением 0.01 мГн. Уровень тест-сигнала регулируется в пределах 10 мВ – 2 В и 100 мкА – 20 мА. Измеритель поддерживает параллельную и последовательную схемы замещения, а также режим полярных координат Z+фаз.сдвиг (θ) / Y+фаз.сдвиг (θ).

GW Instek LCR-76300 оснащен большим графическим ЖК-дисплеем с разрешением 6 разрядов для удобного отображения результатов. Функционал включает допусковый тест (Pass/Fail), табличные измерения по 10 точкам (частота/напряжение/ток) и режим усреднения значений (от 1 до 256). Для подключения к внешним устройствам предусмотрены интерфейсы RS-232 (SCPI), Handler и USB на передней панели для флеш-накопителей. Поддерживается отображение графиков измеряемых параметров на внешнем ПК с помощью штатного ПО.

Прибор включен в Государственный реестр средств измерений под номером 71516-18 со сроком действия до 15.06.2029 г., что подтверждает его соответствие метрологическим стандартам. Для расширения функциональности доступны дополнительные измерительные аксессуары, такие как съемные адаптеры и опции внешнего смещения (постоянное напряжение ±45 В, ток ±2.5 A).

• Измерение 16 параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току (DCR), проводимости (G, Y, B), ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига;
• Скорость измерения: 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.);
• Параллельная/ последовательная схема замещения;
• Режим полярных координат: Z+фаз.сдвиг (θ)/ Y+фаз.сдвиг (θ);
• Широкие функциональные возможности по сбору, анализу, отображению и хранению информации;
• Режим усреднения значения (1, 2, 4, 8, 16, 32, 64, 128, 256);
• Допусковый тест (Pass/Fail) в режимах: «абс. знач./Δ-изм/ %»;
• Табличные измерения (тест по 10 точкам «частота / напряжение/ ток»);
• Плавная установка частоты тест-сигнала (ГРУБО/ ТОЧНО);
• Большой графический ЖК-дисплей, разрешение 6 разрядов;
• Удобный одноуровневый пользовательский интерфейс;
• Дополнительные измерительные аксессуары: съемные адаптеры, в т.ч. опция внешнего смещения (пост. напряжение ±45 В, ток ±2,5A /Bias box);
• Разъем USB на передней панели для подключения флешки;
• Интерфейсы: RS-232 (SCPI), Handler (сортировщик);
• Отображение на внешнем ПК графика измеряемых параметров с помощью штатного ПО (макс. 1.000 точек).
