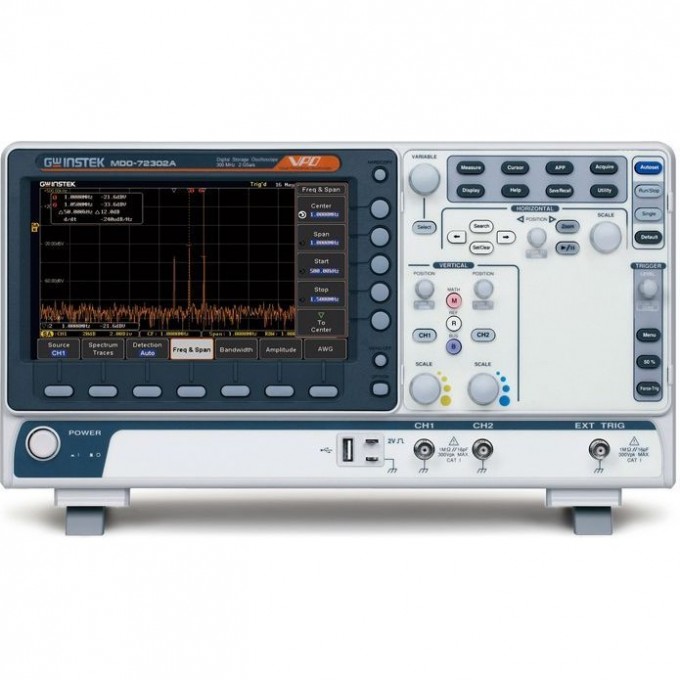

Осциллограф цифровой двухканальный GW INSTEK MDO-72000A 100 МГц 2 ГГц MDO-72102A

Цифровой двухканальный осциллограф GW Instek MDO-72000A обеспечивает отображение реалистичного и достоверного сигнала благодаря высокой скорости выборки системы сбора данных и значительной глубине памяти на каждый канал. Увеличенная полоса пропускания до 100 МГц позволяет анализировать высокочастотные сигналы, что соответствует требованиям современных измерительных приложений. Максимальная частота дискретизации составляет 2 ГГц, а объем памяти — 20 МБ.

Осциллограф оснащен 8-битным АЦП и сопротивлением входа 1 МОм. Устройство поддерживает технологию VPO для визуализации сигнала в режиме аналогового осциллографа со скоростью обновления экрана до 120 000 осциллограмм/с. Прибор включает анализатор спектра в диапазоне от 1 кГц до 1 ГГц с возможностью измерения в дБм, дБВольтс.к.з. и лин.с.к.з., а также перестройкой фильтров полосы пропускания ПЧ от 1 Гц до 1 МГц. Уровень собственных шумов составляет -90 дБм (типично).

Модель MDO-72000A подходит для инженеров, разработчиков электроники и специалистов по ремонту, которым требуется точный анализ высокочастотных сигналов. Функции, такие как режим «Поисковая машина» для поиска событий по заданным условиям, частотный анализ (БПФ) на участке 1 МБ, цифровой фильтр (ВЧ/НЧ) с ручной регулировкой, а также синхронизация и декодирование шин I2C, UART (RS232/422/485), CAN/LIN, расширяют возможности применения устройства в различных областях.

Осциллограф имеет интерфейсы USB и LAN для подключения к внешним устройствам. Встроенный регистратор данных позволяет записывать информацию до 1000 часов с минимальным интервалом выборки 2 секунды. Сегментированная память объемом 29 000 сегментов с межсегментным временем 0,41 мкс обеспечивает эффективное хранение и анализ данных. Прибор внесен в Госреестр СИ под номером 83463-21 со сроком действия до 25.10.2026 г.

• Технология VPO для визуализации сигнала в режиме аналогового осциллографа (скорость обновления экрана 120 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Анализатор спектра, 1 кГц ~ 1 ГГц (измерения в дБм, дБВольтс.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания ПЧ - 1 Гц ~ 1 МГц, уровень собственных шумов -90 дБм (тип.);
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./дБ);
• Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой;
• Синхронизация и декодирование шин I2C, UART (RS232/422/485), CAN/LIN;
• Регистратор данных до 1000 ч (32 МБ, мин. интервал выборки 2 с);
• Сегментированная память (29 000 сегментов, межсегментное время – 0,41 мкс).
