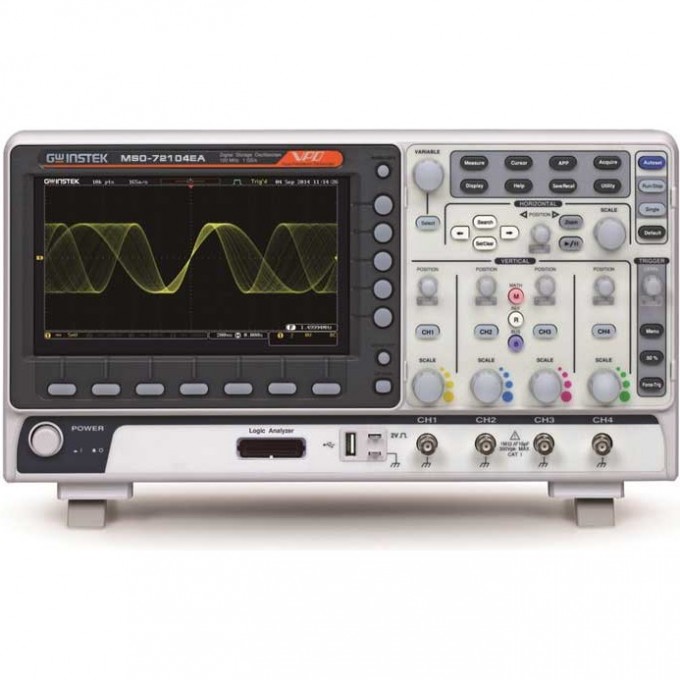

Осциллограф цифровой смешанных сигналов GW INSTEK 4 канала 100 МГц 1 ГГц MSO-72104EA

Цифровой осциллограф смешанных сигналов GW Instek MSO-72104EA предназначен для анализа электронных сигналов в различных областях. Модель оснащена четырьмя аналоговыми каналами с полосой пропускания 100 МГц и максимальной частотой дискретизации 1 ГГц. Устройство интегрирует функции осциллографа, логического анализатора и двухканального генератора сигналов произвольной формы, что делает его универсальным инструментом для разработки и тестирования электронных систем.

Осциллограф MSO-72104EA использует технологию VPO для визуализации сигналов, имитирующую аналоговые осциллографы с частотой обновления 120 000 осц./с. Встроенный генератор сигналов поддерживает 13 форм волн с частотой до 25 МГц, 14-битным ЦАП и дискретизацией 200 МГц. Прибор также включает функцию «Поисковая машина» для быстрого обнаружения событий по заданным условиям, частотный анализ (БПФ) на участке 1 МБ и цифровые фильтры (ВЧ/НЧ) с ручной регулировкой.

Устройство поддерживает логический анализ, синхронизацию и декодирование сигналов по протоколам I2C, SPI, UART (RS232/422/485), CAN/LIN. Функция регистратора данных позволяет записывать до 1000 часов информации с минимальным интервалом выборки 0,5 секунды и объемом памяти 32 МБ. Осциллограф оснащен 8-битным АЦП, входным сопротивлением 1 МОм и 16 логическими каналами. Дисплей TFT с диагональю 20 см и разрешением 800x480 пикселей обеспечивает четкое отображение данных. Подключение к внешним устройствам осуществляется через интерфейсы USB и LAN.

Модель MSO-72104EA внесена в Госреестр средств измерений под №68026-17 со сроком действия до 17.07.2027 г. В комплект поставки входят осциллограф, шнур питания, инструкция по эксплуатации, инструкция по программированию на CD, четыре пассивных пробника, логический пробник GTL-16E, два кабеля BNC-BNC GTL-110 и комплект микрозажимов GCP-201 (25 шт.).

• Встроенный генератор сигналов произвольной формы: 2 канала, до 25 МГц, 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц;
• Технология VPO: визуализация аналогового осциллографа (120 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./дБ);
• Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой;
• Логический анализатор, синхронизация и декодирование сигналов (I2C, SPI, UART(RS232/422/485), CAN/LIN);
• Регистратор данных до 1000 ч (32 МБ, мин. интервал выборки 0,5 с).
