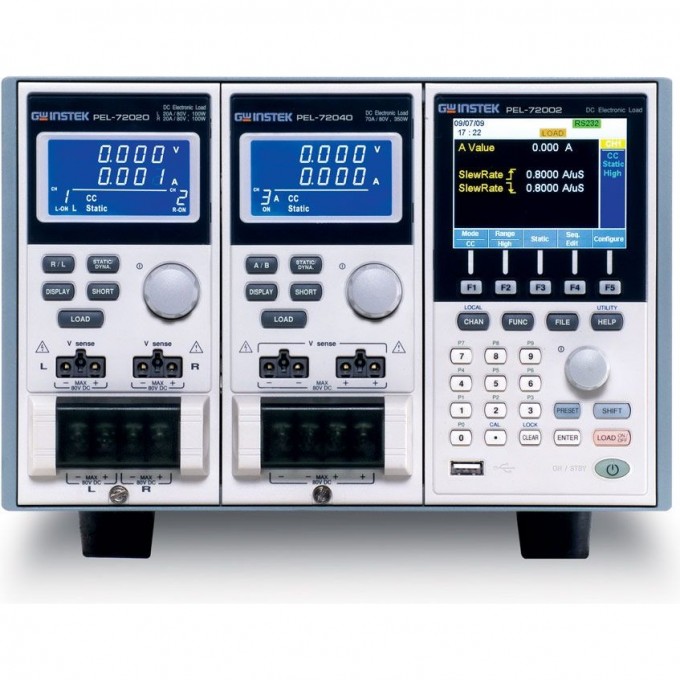

Электронная нагрузка постоянного тока GW INSTEK 100 Вт PEL-72020

Модульная электронная нагрузка постоянного тока GW Instek PEL-72020 предназначена для тестирования источников питания, аккумуляторов, зарядных устройств и других электронных компонентов. Модуль имеет максимальную мощность 100 Вт, максимальное напряжение 80 В и максимальный ток 20 А. Для работы модуля требуется шасси PEL-72002 (на 2 модуля) или PEL-72004 (на 4 модуля).

PEL-72020 поддерживает режимы работы CC (постоянный ток), CV (постоянное напряжение) и CR (постоянное сопротивление). Присутствует динамический режим с временем отклика от 25 мкс, что позволяет проводить тестирование в условиях быстро меняющихся нагрузок. Для точного измерения предусмотрена 4-проводная схема подключения. Модуль оснащен функцией имитации короткого замыкания для проверки защиты устройств.

Данная электронная нагрузка подходит для использования в научно-исследовательских лабораториях, производственных цехах и сервисных центрах, где требуется точное и надежное тестирование электронных компонентов. Возможность параллельного соединения модулей позволяет масштабировать систему для увеличения общей мощности нагрузки, а мультиканальный режим поддерживает до 8 каналов при использовании соответствующего шасси.

Управление и интеграция осуществляется через интерфейсы RS-232, USB и аналоговый порт. Внутренняя память позволяет сохранять до 10 ячеек настроек для быстрого доступа к часто используемым конфигурациям. Модуль имеет 19-дюймовый форм-фактор для удобной установки в стандартные стойки.

• Для работы нагрузки требуются шасси - PEL-72002 (на 2 модуля), PEL-72004 (на 4 модуля);
• Мультиканальный режим (до 8 каналов);
• Динамический режим от 25 мкс;
• Функция имитации короткого замыкания;
• 4-х проводная схема подключения;
• Внутренняя память 10 ячеек;
• Параллельное соединение модулей для увеличения нагрузки.
