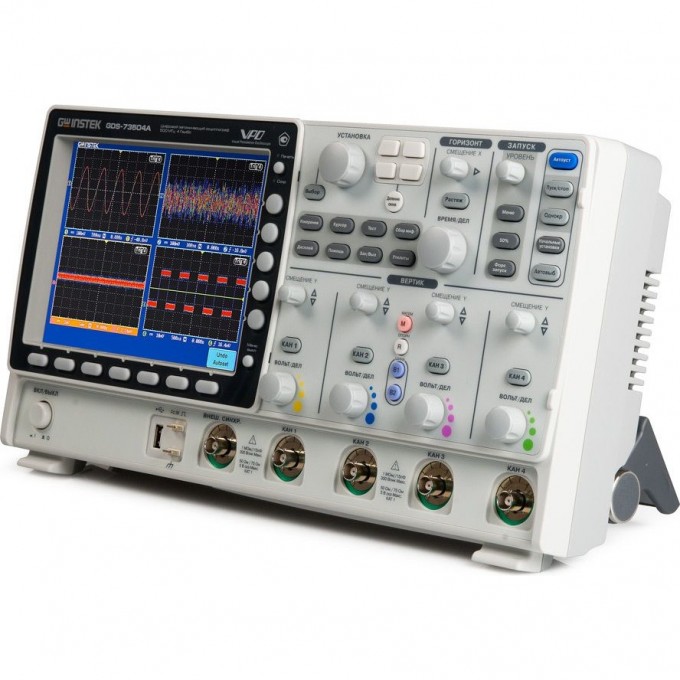

Осциллограф цифровой четырехканальный GW INSTEK 250 МГц 5 ГГц GDS-73254

Артикул: GDS-73254

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Цифровые четырехканальные

Количество каналов -

Напряжение, В -

230

Мощность, Вт -

175

Дополнительные возможности -

USB-интерфейс / Дымоуловитель / Разъем RJ12

Тип -

Цифровой

Полоса пропускания, МГц -

250

Интерфейс -

USB | RS-232 | LAN | Опция - GPIB

Режимы работы -

Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y

Напряжение питания -

100…240 В, 47…63 Гц (автовыбор)

Интерфейсы -

USB, RS-232, LAN, Опция - GPIB

Госреестр -

№69232-17 (срок действия до 14.11.2027 г.)

Тип осциллографа -

Цифровой

Число каналов -

Максимальная частота дискретизации -

5 ГГц

Максимальный объем памяти -

25 кБ

АЦП (бит) -

Сопротивление входа -

1 МОм, 50 Ом, 75 Ом

Дисплей -

TFT, 20,0 дюймов, 800х600, 8X10

Разрешение АЦП -

8 бит

Потребляемая мощность -

96 Вт

Масса (кг) -

4,3

Масса -

4,3 кг

Опции -

ПО анализа электроэнергии DS3-PWR (ПКЭ, гармоники, пульсации, пусковой ток), ПО анализа сигналов шин I2C, SPI, UART (синхр./декод.), интерфейс GPIB GUG-001 (кабель конвертер USB-GPIB), GSC-008 - мягкая сумка для транспортировки и хранения

Характеристики -

Параметры

Канал вертикального отклонения -

Число каналов

Коэф. отклонения (Коткл.) -

2 мВ/дел…1 В/дел (шаг 1-2-5) при 50/75 Ом 2 мВ/дел…5 В/дел (шаг 1-2-5) при 1 МОм

Погрешность установки Коткл -

± 3 %

Время нарастания -

≤ 2,3 нс

Входной импеданс -

50 Ом, 75 Ом/ 1 МОм (± 2 %) / 16 пФ

Макс. входное напряжение -

5 В скз при 50/75 Ом/ 300 В (DC+AС пик, до 1 кГц) при 1МОм

Канал горизонтального отклонения -

Коэф. развертки (Кразв.)

Погрешность установки Кразв -

± 0,02 %

Синхронизация -

Источники синхросигнала

Режимы запуска развертки -

Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65000), попеременно (ALT); опция - I2C, SPI, UART

Коэффициент отклонения -

2 мВ/дел…1 В/дел (шаг 1-2-5) при 50/75 Ом; 2 мВ/дел…5 В/дел (шаг 1-2-5) при 1 МОм

Общие данные -

ЖК-дисплей

Габаритные размеры -

400 × 200 × 130 мм

Погрешность установки коэффициента отклонения -

± 3 %

Коэффициент развертки -

1 нс/дел…100 с/дел

Погрешность установки коэффициента развертки -

± 0,02 %

Сопротивление 2 входа -

50 Ом

Сопротивление 3 входа -

75 Ом

Полоса пропускания (-3 дБ) -

0…150 МГц

Ограничение полосы -

До 20 МГц/100 МГц/ 200 МГц/350 МГц в зависимости от модели

Связь по входу -

Открытый, закрытый, земля

Математика -

+, -, х, дел.; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кБ

Связь входа синхронизации -

ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC

Чувствительность синхронизации -

0…50 МГц: 1 деление или 1 мВ; 50…150 МГц: 1,5 деление или 15 мВ; 150…350 МГц: 2 деления или 20 мВ; 350…500 МГц: 2,5 деления или 25 мВ

Аналого-цифровое преобразование -

Разрешение по вертикали

Эквив. частота дискретиз -

100 ГГц (для периодического сигнала)

Длина записи -

25 К (на канал)

Пиковый детектор -

2 нс

Курсорные измерения -

ΔV, ΔT, 1/ΔT (f)

Автоматические измерения -

Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Vrms, Overshoot, Preshoot, Rise Time, Fall Time, Freq, Period, +Width, -Width, Duty Cycle, Delay, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Функции по горизонтали -

F; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза

Измерение t задержки -

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Автоустановка -

В/дел, с/дел, параметры синхросигнала

Технология VPO -

Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 3.000 раз в сек

Разделение экрана (Split Window) -

Наблюдение сигналов в 2-х отдельных окнах с возможностью независимых регулировок параметров в каждом из каналов

Режим X-Y -

Х – кан 1, кан 3; Y – кан 2, кан 4;разность фаз < 3° до 100 кГц

Внутренняя память -

24 осциллограммы, 20 профилей настроек (запись/ считывание)

Встроенный flash диск -

64 МБ

Линейный выход -

3,5 мм (stereo jack) сигнальный аудиовыход режима доп. контроля

Измерение мощности и пкэ (опция DS3-PWR) -

Измерение

Гармоники -

Частота, Амплитуда, Ампл. скз, фаза, КГ (THD-F), КНИ (THD-R), скз/RMS

Пульсации -

Ток, напряжение (U/ I)

Пусковой ток (In-rush) -

Первый пик, второй пик

Анализ сигналов шин I2C, SPI, UART (опция DS3-SBD) -

SPI**

I2C -

Синхр.. по шине (параметры): старт/ перезапуск/ стоп/ пропадание ACK/ адрес (7 или 10 бит)/ данные или Адрес/ данные

UART -

Синхронизация по шине (параметры): Tx стартовый бит, Rx старт.бит, Tx конец пакета End of Packet, Rx End of Packet, Tx Data, Rx Data, Tx Parity Error, and Rx Parity

Потребл. мощность -

96 Вт

Максимальное входное напряжение -

5 В скз при 50/75 Ом/ 300 В (DC+AС пик, до 1 кГц) при 1МОм

Эквивалентная частота дискретизации -

100 ГГц (для периодического сигнала)

Математические функции -

+, -, х, дел.; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кБ

Источники синхросигнала -

Канал 1, Канал 2, Канал 3, Канал 4, Внешний, Сеть

Измерение задержки -

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Частота дискретизации -

5 ГГц

Полоса пропускания -

250 МГц

ОПИСАНИЕ

Цифровой четырехканальный осциллограф GW Instek GDS-73254 предназначен для визуализации и анализа электрических сигналов. Устройство обладает полосой пропускания 250 МГц и максимальной частотой дискретизации 5 ГГц. Прибор включен в Государственный реестр средств измерений под номером №69232-17 со сроком действия до 14.11.2027 г.

Осциллограф оснащен технологией VPO, которая позволяет захватывать и отображать редкие сигналы и глитчи в режиме аналогового осциллографа со скоростью обновления экрана до 3000 раз в секунду. Поддерживается разделение экрана на 2 или 4 независимых окна с возможностью индивидуальной настройки параметров. Устройство имеет переключаемый входной импеданс и широкий набор интерфейсов, включая USB, RS-232, LAN, а также опционально GPIB. Для вывода изображения предусмотрен TFT дисплей 20 дюймов с разрешением 800х600 пикселей.

Модель GDS-73254 подходит для использования в научно-исследовательских лабораториях, на производстве, в образовательных учреждениях и при сервисном обслуживании электронного оборудования. Функционал включает автоматические и курсорные измерения, режимы растяжки, самописца и X-Y, а также синхронизацию по длительности импульса и ТВ-сигналам. Поддерживаются математические функции, БПФ и цифровые фильтры. Доступны опции для анализа электроэнергии (ПКЭ, гармоники, пульсации, пусковой ток) и декодирования сигналов шин I2C, SPI, UART.

Осциллограф имеет внутреннюю память для хранения 24 осциллограмм и 20 профилей настроек, а также встроенный flash диск объемом 64 МБ. Для подключения внешнего монитора предусмотрен VGA выход, а для печати данных – поддержка PictBridge. Линейный выход 3,5 мм (stereo jack) обеспечивает сигнальный аудиовыход режима дополнительного контроля.

Особенности осциллографа цифрового GW Instek GDS-73254:

• Технология VPO для визуализации сигнала в режиме аналогового осциллографа;
• Переключаемый входной импеданс;
• Возможность разделения экрана на 2/4 независимых окна;
• Автоматические и курсорные измерения;
• Режимы растяжки, самописца и XY;
• Синхронизация по длительности импульса и ТВ;
• Математические функции и БПФ;
• Цифровые фильтры;
• Декодирование сигналов;
• Память: 24 осциллограммы, 20 профилей;
• VGA выход для подключения монитора;
• Вывод данных на печать (поддержка PictBridge);
• Опции: синхронизация и декодирование сигналов, измерение мощности и ПКЭ.
