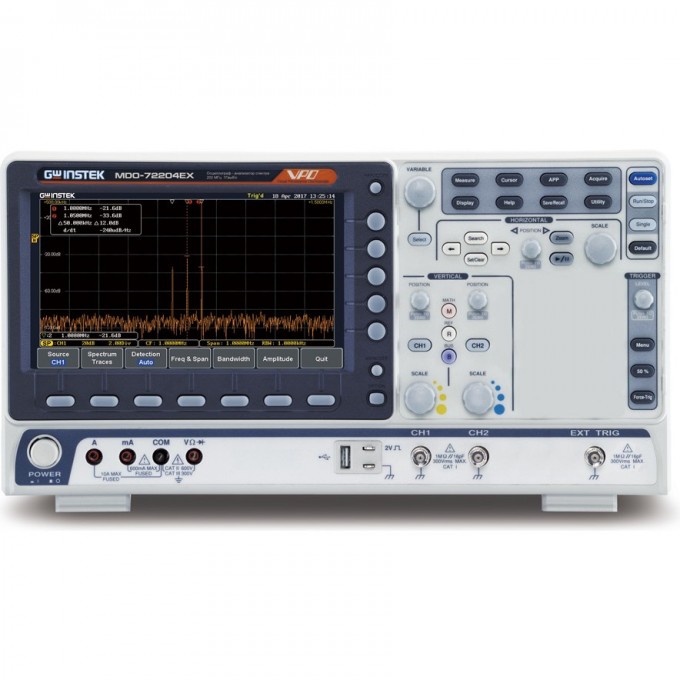

Осциллограф цифровой двухканальный GW INSTEK 200 МГц 1 ГГц MDO-72202EX

Цифровой запоминающий осциллограф GW Instek MDO-72202EX представляет собой двухканальный прибор с полосой пропускания 200 МГц и максимальной частотой дискретизации 1 ГГц. Устройство оснащено технологией VPO для визуализации аналогового осциллографа и функцией поиска событий по заданным условиям. Прибор зарегистрирован в Госреестре средств измерений под №70936-18 со сроком действия до 23.04.2028 г.

Осциллограф MDO-72202EX обладает максимальным объемом памяти 10 МБ и 8-битным АЦП. Сопротивление входа составляет 1 МОм. Устройство поддерживает частотный анализ (БПФ) на участке 1 МБ и имеет встроенный цифровой фильтр (ВЧ/НЧ) с ручной регулировкой. Встроенный генератор СПФ предлагает 2 канала с частотой до 25 МГц, 13 форм сигналов, ЦАП 14 бит и дискретизацию 200 МГц.

Данный осциллограф подходит для широкого круга задач в электронике и радиотехнике, включая отладку схем, тестирование компонентов и анализ сигналов. Встроенный цифровой мультиметр позволяет измерять DCV/ACV, DCA/ACA и сопротивление (до 1000В/~750В, до 10 А, до 5 МОм). Интегрированный источник питания предоставляет 2 канала (5В/1А) с разрешением 0,1В. Поддерживается синхронизация и декодирование шин I2C, UART (RS232/422/485), CAN/LIN, а также функция регистратора данных до 1000 часов.

В комплект поставки входят: осциллограф MDO-72202EX (1 шт.), шнур питания (1 шт.), инструкция по эксплуатации (1 шт.), инструкция по программированию на CD (1 шт.), пассивный пробник (2 шт.), провод измерительный (зажим "крокодил") GTL-105A (1 шт.), кабель GTL-110BNC-BNC (2 шт.) и провод измерительный GTL-207 (1 шт.). Для подключения предусмотрены интерфейсы USB и LAN. Дисплей TFT имеет диагональ 20 см и разрешение 800x480.

• Технология VPO визуализация аналогового осциллографа (120.000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ);
• Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
• Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц;
• Встроенный цифровой мультиметр (DCV/ ACV, DCA/ ACA, сопротивление), до 1000В/ ~750В, до 10 А, до 5 МОм;
• Встроенный источник питания - 2 канала (5В/ 1А), разрешение 0,1В;
• Синхронизация и декодирование шин I2C, UART(RS232/ 422/ 485), CAN/ LIN;
• Регистратор данных до 1000 ч (32 М, мин. интервал выборки 0,5 с).
