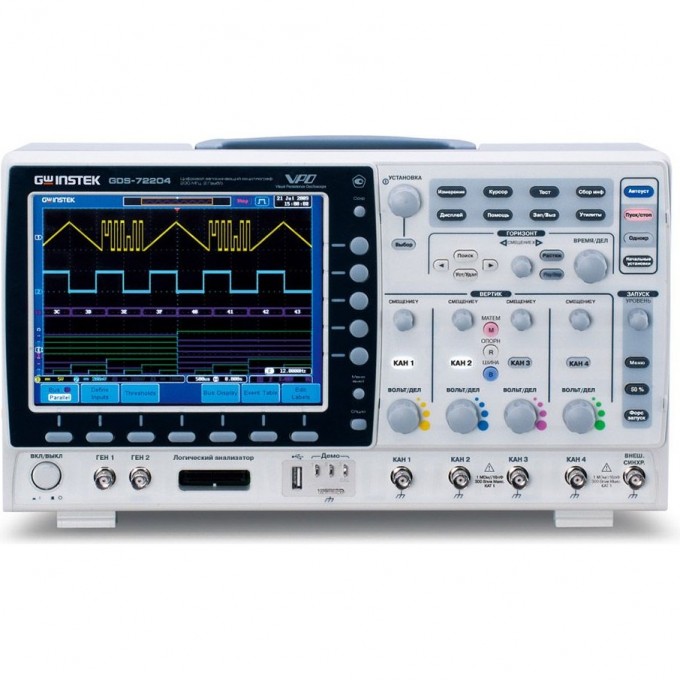

Осциллограф цифровой двухканальный GW INSTEK 70 МГц 2 ГГц GDS-72072

Артикул: GDS-72072

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Цифровые двухканальные

Количество каналов -

Напряжение, В -

230

Мощность, Вт -

175

Дополнительные возможности -

USB-интерфейс / Дымоуловитель / Разъем RJ12

Тип -

Цифровой

Полоса пропускания, МГц -

Интерфейс -

USB | RS-232 | Опция - LAN | Опция - GPIB

Частотный диапазон -

0,1Гц ~ 5 МГц (Синус, Прямоугольник) 0,1Гц ~ 500 кГц (Треугольник)

Выходной уровень -

60 мВпик-пик ~ 6 Впик-пик (1 МОм) 30 мВпик-пик ~ 3 Впик-пик (50 Ом)

Режимы работы -

Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y

Напряжение питания -

100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт

Госреестр -

№56370-14 (срок действия до 07.12.2029 г.)

Тип осциллографа -

Цифровой

Число каналов -

Максимальная частота дискретизации -

2 ГГц

Максимальный объем памяти -

2 МБ

АЦП (бит) -

Сопротивление входа -

1 МОм

Логические каналы -

Опция - 8, опция - 16

Дисплей -

TFT, 20,0, 800х600, 8X10

Входное сопротивление -

101 кОм/ 8 пФ

Масса -

4,2 кг

Опции -

GSC-008 - мягкая сумка для транспортировки и хранения

Габариты -

380 х 220 х 145 мм

Характеристики -

Параметры

Канал вертикального отклонения -

Число каналов

Коэф. отклонения (Коткл.) -

1 мВ/дел…10 В/дел

Погрешность установки Коткл -

± 3 %

Время нарастания -

≤ 5 нс

Входной импеданс -

1 МОм (± 2 %) / 16 пФ

Макс. входное напряжение -

300 В (DC+AС пик), Кат I

Канал горизонтального отклонения -

Коэф. развертки (Кразв.)

Погрешность установки Кразв -

± 0,002 %

Синхронизация -

Источники синхросигнала

Режимы запуска развертки -

Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); опция (Л.А.) - I2C, SPI*, UART, паралл. шина

Общие данные -

ЖК-дисплей

Полоса пропускания (-3 дБ) -

0…70 МГц

Математика -

+, -, х; БПФ на участке 1 кб (дБ или мВ с.к.з)

Связь входа синхронизации -

ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC

Чувствительность синхронизации -

0…100 МГц: 1 дел или 1 мВ; 100…200 МГц: 1,5 дел или 15 мВ; 200…300 МГц: 2 дел или 20 мВ

Аналого-цифровое преобразование -

Разрешение по вертикали

Эквив. частота дискретиз -

100 ГГц (для периодического сигнала)

Длина записи -

1 МБ (2 МБ при объединении каналов)

Пиковый детектор -

2 нс

Курсорные измерения -

ΔV, ΔT, 1/ΔT

Автоматические измерения -

Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, Duty Cycle, Delay, Phase

Функции по горизонтали -

F; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза

Автоустановка -

В/дел, с/дел, параметры синхросигнала

Технология VPO -

Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 80.000 раз в сек

Режим X-Y -

Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц

Внутренняя память -

Запись/считывание: 24 осциллограммы; 20 профилей

Встроенный flash диск -

64 МБ

Максимальное входное напряжение -

300 В (DC+AС пик), Кат I

Эквивалентная частота дискретизации -

100 ГГц (для периодического сигнала)

Коэффициент развертки (Кразв.) -

1 нс/дел…100 с/дел

Разрешение по вертикали -

8 бит

Измерение задержки -

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Коэффициент отклонения (Коткл.) -

1 мВ/дел…10 В/дел

Постоянное смещение -

± 2 В (1 МОм); ± 1 В (50 Ом)

Интерполяция -

SinX/x

DS2-LAN** -

Интерфейс LAN и VGA выход для подключения внешнего монитора

DS2-GPIB** -

Интерфейс GPIB

DS2-FGN** -

Функциональный генератор / DDS (съемный модуль)

DS2-8LA -

Логический анализатор, 8 каналов: модуль для установки в осциллограф (GLA-08) + логический пробник (GTL-08LA)

DS2-16LA -

Логический анализатор, 16 каналов: модуль для установки в осциллограф (GLA-16) + логический пробник (GTL-16LA)

GTL-08LA -

Логический пробник, 8 каналов

GTL-16LA -

Логический пробник, 16 каналов

GLA-08 -

Модуль логического анализатора для установки в осциллограф, 8 каналов

GLA-16 -

Модуль логического анализатора для установки в осциллограф, 16 каналов

Огр. полосы пропускания -

20 МГц

Измерениезадержки -

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Слоты для установки опций -

2 шт (на задней панели)

Логический анализатор I2C, SPI*, UART (аппаратная опция) -

Частота дискретизации 200 МГц

Длина памяти -

До 2 МБ/канал

Порог срабатывания -

TTL, CMOS, ECL, PECL, пользовательский (± 10 В)

Максимальное напряжение -

± 500 мВ

Вертикальное разрешение -

1 бит

Генератор Функциональный (аппаратная ОПЦИЯ) -

Формы сигналов

Погрешность установки -

Частота: ±5*10-5; Амплитуда: ±10%

Скважность -

5 % ~ 95 % (только для прямоугольника)

Комплект поставки -

Шнур питания (1), делитель 1: 1/1: 10 (2/4 по числу каналов), РЭ (1)

Ограничение полосы пропускания -

20 МГц

Длина памяти логического анализатора -

До 2 МБ/канал

Синхронизация логического анализатора -

По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI*, UART, Parallel bus (параллельная шина)

Порог срабатывания логического анализатора -

TTL, CMOS, ECL, PECL, пользовательский (± 10 В)

Максимальное напряжение логического анализатора -

± 500 мВ

Входное сопротивление логического анализатора -

101 кОм/ 8 пФ

Вертикальное разрешение логического анализатора -

1 бит

Частотный диапазон генератора -

0,1Гц ~ 5 МГц (Синус, Прямоугольник) 0,1Гц ~ 500 кГц (Треугольник)

Выходной уровень генератора -

60 мВпик-пик ~ 6 Впик-пик (1 МОм) 30 мВпик-пик ~ 3 Впик-пик (50 Ом)

Погрешность установки генератора -

Частота: ±5*10-5; Амплитуда: ±10%

Постоянное смещение генератора -

± 2 В (1 МОм); ± 1 В (50 Ом)

Скважность генератора -

5 % ~ 95 % (только для прямоугольника)

Формы сигналов генератора (аппаратная опция) -

Синус, Прямоугольник, Треугольник

Частота дискретизации -

2 ГГц

Полоса пропускания -

70 МГц

ОПИСАНИЕ

Цифровой двухканальный осциллограф GW Instek GDS-72072 предназначен для анализа электрических сигналов в различных областях электроники и радиотехники. Модель обладает полосой пропускания 70 МГц и максимальной частотой дискретизации 2 ГГц, что позволяет точно измерять высокочастотные сигналы. Прибор оснащен цветным TFT дисплеем с разрешением 800х600 пикселей для удобного отображения осциллограмм.

Осциллограф GDS-72072 поддерживает технологию VPO (Visual Persistence Oscilloscope), которая обеспечивает визуализацию сигнала в режиме аналогового осциллографа со скоростью обновления экрана до 80 000 осциллограмм в секунду, что позволяет эффективно захватывать и отображать редкие события и глитчи. Устройство оснащено 8-битным АЦП и имеет максимальный объем памяти 2 МБ, что обеспечивает длительную запись и детальный анализ сигналов. Поддерживаются различные режимы синхронизации, включая синхронизацию по длительности импульса и ТВ-сигналам, а также математические функции и БПФ.

Модель GDS-72072 подходит для инженеров, разработчиков, техников и студентов, работающих с электроникой, телекоммуникациями и автоматизацией. Благодаря наличию USB-интерфейса, RS-232 и опциональных LAN и GPIB, осциллограф легко интегрируется в измерительные системы и обеспечивает удобную передачу данных. Возможность установки опций, таких как логический анализатор и функциональный генератор, расширяет функциональность прибора.

В комплект поставки входят шнур питания, два делителя 1:1/1:10 и руководство по эксплуатации. Осциллограф зарегистрирован в Госреестре средств измерений под номером №56370-14 со сроком действия до 07.12.2029 г., что подтверждает его соответствие метрологическим требованиям. Прибор имеет габариты 380 х 220 х 145 мм и массу 4,2 кг, что делает его удобным для использования как в стационарных, так и в мобильных условиях.

Особенности осциллографа GW Instek GDS-72072:

• Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 80 000 осц./с);
• Автоматические и курсорные измерения;
• Режимы растяжки, самописца и XY;
• Синхронизация по длительности импульса и ТВ;
• Математические функции и БФП;
• Цифровые фильтры;
• Режим сегментированной памяти (до 2048 сегментов);
• Режим «Поисковая машина»;
• Декодирование сигналов;
• Память - 24 осциллограммы, 20 профилей;
• Вывод данных на печать (поддержка PictBrige);
• Синхронизация и декодирование сигналов;
• Опции - логический анализатор, функциональный генератор, VGA выход для подключения монитора.
