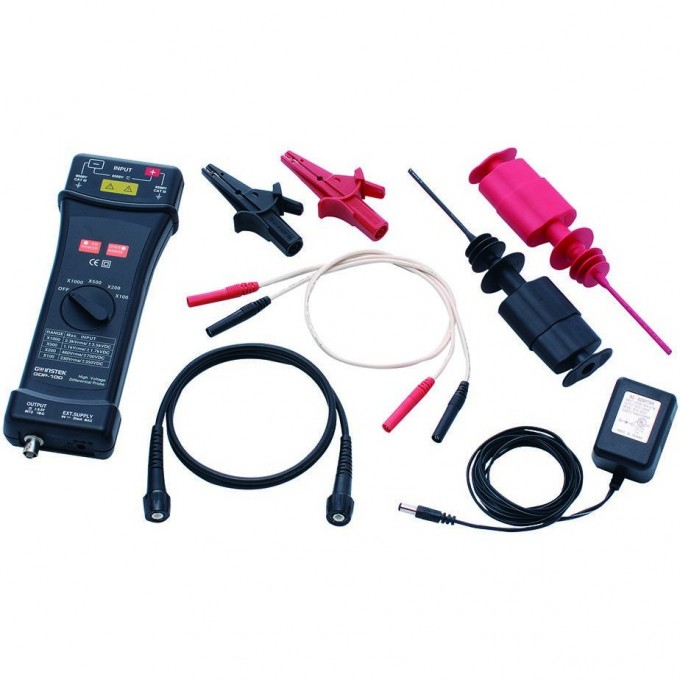

Высоковольтный дифференциальный пробник GW INSTEK 100 МГц GDP-100

Высоковольтный дифференциальный пробник GW Instek GDP-100 предназначен для безопасного и точного измерения высоких напряжений в дифференциальном режиме и режиме с общей землей. Устройство обладает полосой пропускания 100 МГц и временем нарастания 7 нс, что обеспечивает высокую точность измерений.

Пробник способен работать с напряжением до 6500 Вскз как в дифференциальном режиме, так и в режиме с общей землей. Предусмотрены коэффициенты ослабления 100, 200, 500 и 1000 для адаптации к различным измерительным задачам. Входное сопротивление составляет 54 МОм в дифференциальном режиме и 27 МОм в режиме с общей землей, а входная емкость — 1,2 пФ и 2,3 пФ соответственно.

GW Instek GDP-100 идеально подходит для инженеров и техников, работающих с силовыми электронными устройствами, преобразователями частоты, импульсными источниками питания и другими высоковольтными системами. Он обеспечивает надежные и безопасные измерения, минимизируя риск повреждения осциллографа и обеспечивая защиту оператора.

Питание пробника осуществляется от внешнего AC/DC адаптера напряжением 9 В. Выходной импеданс составляет 50 Ом, что обеспечивает совместимость с большинством осциллографов. Дополнительные параметры, такие как частота дискретизации, указанные в исходных данных, не относятся к данному типу устройства (пробнику) и могут быть ошибочными.
