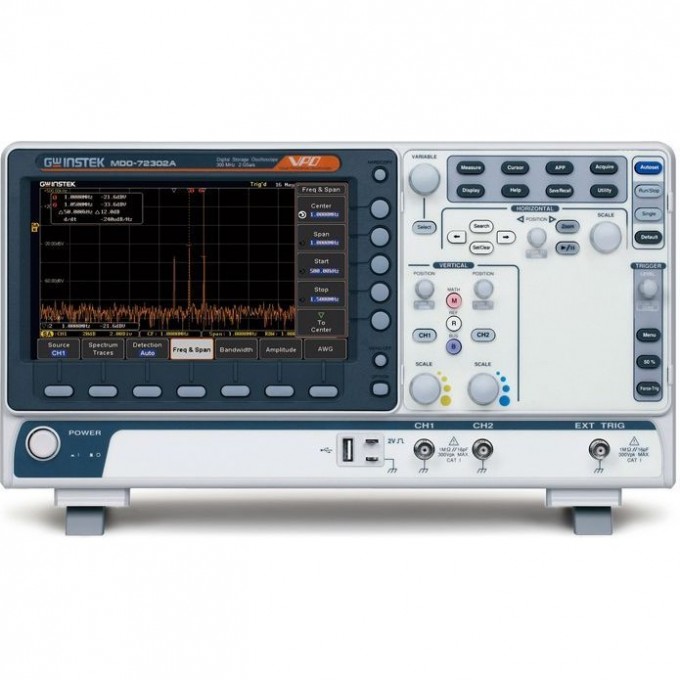

Осциллограф цифровой двухканальный GW INSTEK 100 МГц MDO-72102AG

Цифровой осциллограф GW Instek MDO-72102AG представляет собой двухканальное измерительное устройство с полосой пропускания 100 МГц и встроенным генератором сигналов. Модель относится к новому поколению осциллографов MDO-72000A (AG), разработанных для отображения достоверных сигналов за счет повышенной скорости выборки системы сбора данных и увеличенной глубины памяти на каждый канал. Увеличенная полоса пропускания позволяет анализировать высокочастотные сигналы в современных измерительных приложениях.

Устройство оснащено технологией VPO для визуализации сигнала в режиме аналогового осциллографа со скоростью обновления экрана до 120 000 осц./с. Максимальная частота дискретизации составляет 2 ГГц, а объем памяти достигает 20 МБ. Осциллограф имеет 8-битный АЦП и входное сопротивление 1 МОм. Интегрированный генератор СПФ включает 2 канала с частотой до 25 МГц, 13 форм сигналов, 14-битный ЦАП и дискретизацию 200 МГц.

MDO-72102AG подходит для широкого круга задач, включая анализ высокочастотных сигналов, отладку электронных схем и разработку систем. Функции анализатора спектра (1 кГц ~ 1 ГГц) с уровнем собственных шумов -90 дБм и режим анализа частотных характеристик (FRA-bode plot) расширяют возможности применения. Поддерживается синхронизация и декодирование шин I2C, UART (RS232/422/485), CAN/LIN, а также функция регистратора данных до 1000 часов.

Устройство оснащено TFT-дисплеем с диагональю 20 дюймов и разрешением 800x480 пикселей. Подключение к внешним устройствам осуществляется через интерфейсы USB и LAN. Осциллограф внесен в Госреестр средств измерений под номером 83463-21 со сроком действия до 25.10.2026 г.

• Технология VPO для визуализации сигнала в режиме аналогового осциллографа (скорость обновления экрана 120 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Анализатор спектра, 1 кГц ~ 1 ГГц (измерения в дБм, дБВольтс.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания ПЧ - 1 Гц ~ 1 МГц, уровень собственных шумов -90 дБм (тип.);
• Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц;
• Режим анализа частотных характеристик FRA-bode plot (ЛАФЧХ -диаграммы Боде);
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ);
• Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
• Синхронизация и декодирование шин I2C, UART (RS232/ 422/ 485), CAN/ LIN;
• Регистратор данных до 1000 ч (32 М, мин. интервал выборки 2 с);
• Сегментированная память (29 000, межсегментное время – 0,41 мкс).
