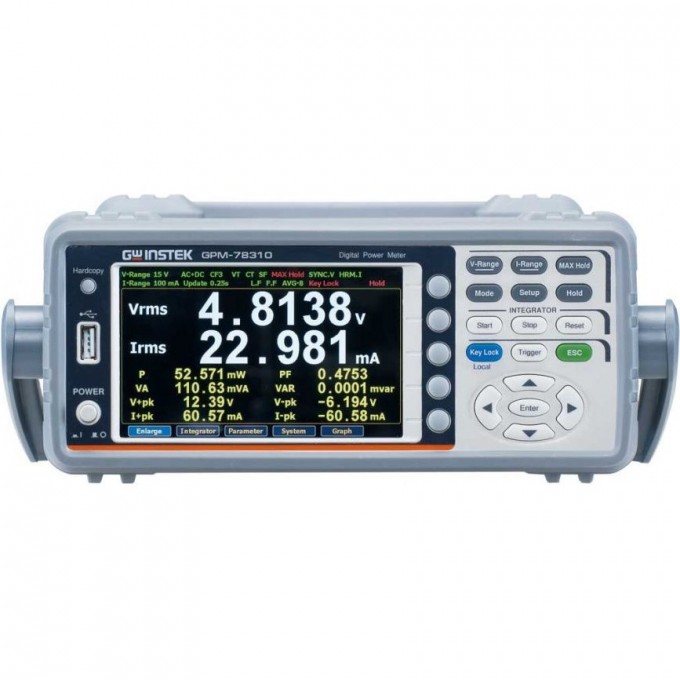

Измеритель электрической мощности GW INSTEK GPM-78310

Измеритель электрической мощности GW Instek GPM-78310 представляет собой цифровой прибор для точного измерения параметров электрических сетей. Устройство внесено в Госреестр средств измерений под номером 92912-24, действующим до 15.08.2029 г., что подтверждает его соответствие метрологическим стандартам. Прибор предназначен для работы с переменным (AC), постоянным (DC) и комбинированным (AC+DC) током, а также для измерения среднего напряжения (U-mean).

Прибор оснащен 16-битным аналого-цифровым преобразователем и способен измерять среднеквадратичное значение с учетом гармонических составляющих (True RMS). Поддерживается выбор коэффициента амплитуды U/I (крест-фактор) CF=3/6/6А. Устройство позволяет отображать гармоники напряжения и тока в табличной форме и в виде гистограмм до 50-й гармоники. Максимальное разрешение измерений составляет 0,1 мВ, а базовая погрешность не превышает 0,1%.

GPM-78310 измеряет до 25 параметров, с одновременной индикацией до 10 из них. Поддерживается функция удержания показаний и регистрация измеренных значений на USB-flash накопитель через порт на передней панели. Прибор имеет изолированные входные гнезда на задней панели и дополнительные измерительные входы Ex1/Ex2 (для преобразователей, BNC-тип). Функции интегрирования измерений позволяют отслеживать мощность (Вт*ч) и ток (А*ч) до 9999,9 часов.

Измеритель соответствует требованиям стандартов МЭК 62301 (для измерения мощности в режиме ожидания с нижним пределом тока 5 мА) и 61000-4-7. Прибор оснащен графическим цветным TFT-дисплеем, способным строить формы сигналов до 10 кГц. Для подключения к внешним устройствам предусмотрены интерфейсы USB, RS-232, LAN и GPIB. В комплект поставки входят измерительные провода GTL-212 и GTL-209, шнур питания, инструкция по эксплуатации и USB-драйвер на CD, а также инструкция по безопасности.

• АЦП 16 бит;
• Измерение среднеквадратичного значения с учетом гармонических составляющих (True RMS);
• Выбор значения коэффициента амплитуды U/I (крест-фактор) CF=3/6/6А;
• Отображение гармоник U/I в табличной форме и в виде гистограмм до 50-й;
• Измерение 25 параметров с одновременной индикацией до 10 параметров (макс.);
• Удержание показаний, регистрация измеренных значений на USB-flash на передней панели;
• Задание коэффициента пересчета при подключении через трансформаторы напряжения/тока (PT/CT);
• Изолированные входные гнезда на задней панели;
• Дополнительные измерительные входы Ex1/Ex2 (для преобразователей, BNC-тип);
• Функция интегрирования измерений (до 9999,9ч) мощность (Вт*ч), ток (А*ч);
• Соответствие требованиям МЭК 62301 (standby power - нижний предел тока 5 мА) и 61000-4-7;
• Графический цветной дисплей (TFT), построение форм сигналов до 10 кГц (кривых).
