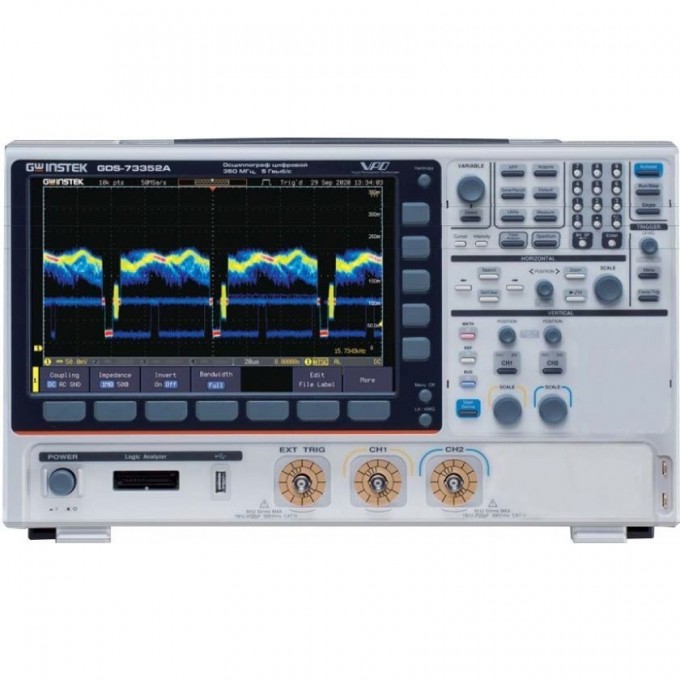

Осциллограф цифровой двухканальный GW INSTEK 350 МГц GDS-73352A

Цифровой осциллограф GW Instek GDS-73352A представляет собой двухканальный прибор с полосой пропускания 350 МГц и максимальной частотой дискретизации 5 ГГц. Устройство оснащено технологией VPO для визуализации аналогового осциллографа с частотой обновления 200 000 осц./с. Максимальный объем памяти составляет 200 МБ, а разрешение АЦП – 8 бит. Прибор предназначен для точного анализа электрических сигналов в различных областях.

Осциллограф GDS-73352A включает встроенный анализатор спектра с диапазоном от 1 кГц до 2.5 ГГц, позволяющий проводить измерения в дБм, дБВ с.к.з. и лин.с.к.з. Также интегрирован двухканальный генератор стандартных и произвольных функций (СПФ) с частотой до 25 МГц, 13 формами сигналов и ЦАП 14 бит. Поддерживаются 38 видов автоматических измерений, курсорные измерения, а также математические функции, включая сложение, вычитание, умножение и деление, с возможностью использования встроенного редактора формул.

Устройство обеспечивает различные режимы сбора данных, такие как выборка, пиковый детектор, усреднение и высокое разрешение. Функция сегментированной памяти позволяет хранить до 490 000 сегментов. Осциллограф поддерживает синхронизацию и декодирование шин I2C, SPI, UART (RS232/422/485), CAN/LIN. Встроенный регистратор входных данных позволяет записывать до 1000 часов в формате CSV-отсчетов. Прибор оснащен TFT-цветным дисплеем диагональю 26 см с разрешением 800х480 пикселей.

Интерфейсы подключения включают USB 2.0, RS-232 и LAN. Внутренняя память осциллографа способна хранить 20 осциллограмм и 20 профилей настроек. Дополнительно доступна опция GPIB (заводская установка) и 16-канальный логический пробник.

• Технология VPO (визуализация аналогового осциллографа, 200 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Встроенный анализатор спектра 1 кГц ~ 2.5 ГГц (измерения в дБм, дБВ с.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания ПЧ - 1 Гц ~ 2.5 МГц, уровень собственных шумов <-80 дБм (тип.);
• Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, длина памяти 16К точек;
• Автоматические измерения параметров (38 видов), курсорные измерения, функции математики - сложение, вычитание, умножение, деление, встроенный редактор формул;
• Режимы сбора данных - выборка, пиковый детектор (>400 пс), усреднение (2 … 256), высокое разрешение (Hi Res), ZOOM;
• Сегментированная память (490 000 сегментов);
• Функция анализа частотных характеристик/FRA, построение диаграммы Боде (ЛАФЧХ);
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./дБ);
• Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой;
• Синхронизация и декодирование шин I2C, SPI, UART (RS232/422/485), CAN/LIN (опция 16 кан лог. пробника);
• Регистратор входных данных до 1000 ч в виде CSV-отсчетов (800 МБ, мин. интервал выборки 2 с);
• Технология разделения экрана на 2 независимых окна (Split Window) для наблюдения осциллограмм и при анализе сигналов спектра;
• Внутренняя память - 20 осциллограмм, 20 профилей настроек.
