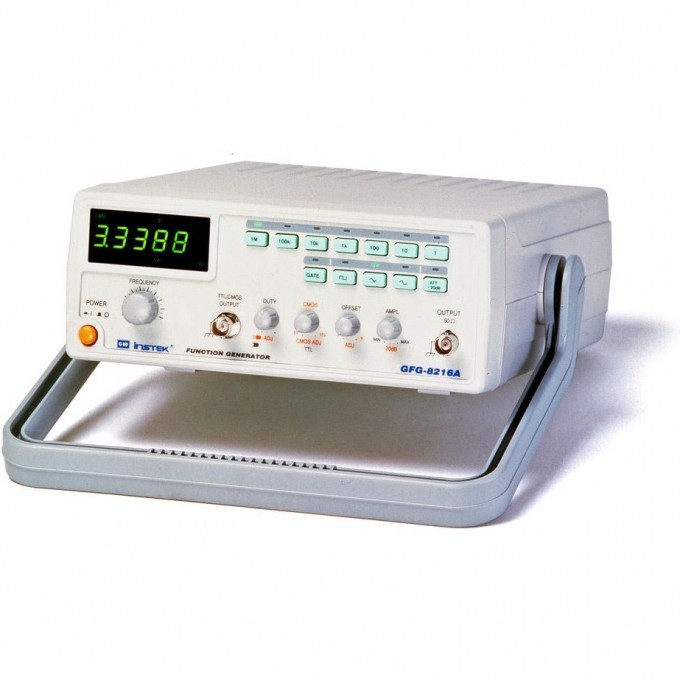

Генератор сигналов специальной формы GW INSTEK GFG-8216A 0.3 Гц - 3 МГц 30C000143

Генератор сигналов GW Instek GFG-8216A представляет собой цифровое устройство, предназначенное для формирования сигналов специальной формы. Прибор имеет один канал и работает в частотном диапазоне от 0.3 Гц до 3 МГц. Он способен генерировать синусоидальные, треугольные, пилообразные и прямоугольные сигналы, что делает его универсальным инструментом для различных измерительных и тестовых задач.

Устройство оснащено цифровым дисплеем для удобства работы и встроенным 6-разрядным частотомером, который позволяет измерять внутреннюю и внешнюю частоту с разрешением до 10 мкГц. Генератор поддерживает регулировку асимметрии формы сигнала, добавление постоянного смещения и имеет 2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой. Выходной импеданс составляет 50 Ом, а максимальный выходной уровень достигает 10 В.

GW Instek GFG-8216A подходит для использования в научно-исследовательских лабораториях, образовательных учреждениях, а также для отладки и тестирования электронных схем. Возможность внешнего управления частотой и регулируемый ТТЛ/КМОП-выход расширяют функциональность прибора, позволяя интегрировать его в более сложные измерительные системы.

Прибор имеет срок действия госреестра до 01.08.2010 г. и не включает USB-интерфейс, дымоуловитель или разъем RJ12, несмотря на указания в исходных параметрах, которые, вероятно, относятся к другому продукту. Напряжение питания составляет 230 В, а потребляемая мощность — 175 Вт.

• Частотный диапазон 0.3 Гц...3 МГц;
• Форма сигнала: синус, треугольник, пила, прямоугольник;
• Регулировка асимметрии формы сигнала;
• Добавление постоянного смещения;
• 2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой;
• Функция внешнего управления частотой;
• Регулируемый ТТЛ/КМОП-выход;
• Цифровой дисплей;
• Встроенный 6-разрядный частотомер для измерения внутренней/внешней частоты с разрешением 10 мкГц.
