Осциллограф универсальный двухканальный GW INSTEK GOS-6051 50 МГц 30C000168
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ

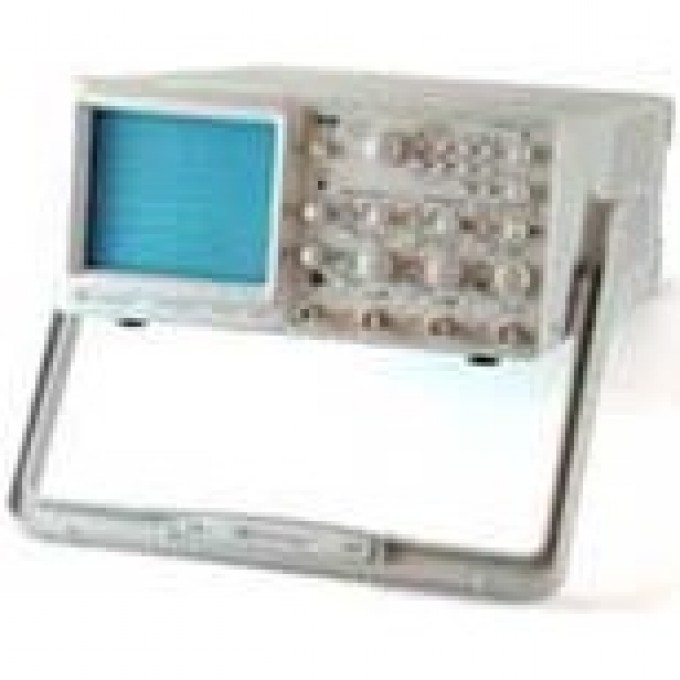

Универсальный двухканальный осциллограф GW Instek GOS-6051 предназначен для измерения электрических сигналов в различных приложениях. Устройство имеет полосу пропускания 50 МГц и оснащено двумя каналами, что позволяет одновременно анализировать два сигнала. Данная модель снята с производства.
Осциллограф обладает коэффициентом вертикального отклонения от 1 мВ/дел до 20 В/дел с шагом 1-2-5 и погрешностью установки ±3% (для 5 мВ/дел...20 В/дел) или ±5% (для 1 мВ/дел, 2 мВ/дел). Время нарастания сигнала составляет ≤7 нс (≤50 нс при 1 мВ/дел, 2 мВ/дел). Входной импеданс прибора равен 1 МОм/25 пФ, а максимальное входное напряжение достигает 400 В (DC + ACпик.) при частоте ≤1 кГц. Предусмотрены режимы работы: Канал 1, Канал 2, Канал 2 инвертированный, Каналы 1+2, а также прерывистый или поочередный режим работы каналов 1 и 2.
Канал горизонтального отклонения характеризуется коэффициентом развертки с погрешностью установки ±3% (±5% при растяжке х5, х10 и ±8% при растяжке х20). Минимальное значение коэффициента развертки составляет 100 нс/дел (10 нс/дел – 50 нс/дел – некалиброванные). Синхронизация осуществляется в различных режимах с выбором источников: автовыбор, канал 1, канал 2, сеть, внешний. Доступны фильтры синхронизации: связь по переменному току, ФВЧ, ФНЧ. Внешняя синхронизация поддерживает максимальный уровень 400 В (DC + ACпик.) при частоте ≤1 кГц и входной импеданс 1 МОм/25 пФ. Функция HOLD-OFF обеспечивает ручную регулировку стабильности запуска развертки.
Осциллограф оснащен функциями курсорных измерений (для GOS-6031) с разрешением 1/25 деления и диапазоном эффективных измерений ±3 деления по вертикали и ±4 деления по горизонтали. Измерение частоты (для GOS-6031) имеет погрешность ±0,01% (0,05% в диапазоне 50 Гц до 1 кГц) и чувствительность 2 деления (источник синхросигнала – канал 1 или канал 2). X-Y вход имеет полосу пропускания и коэффициент отклонения от 1 мВ/дел до 20 В/дел, с разностью фаз ≤3° в диапазоне 0...50 кГц. Z-вход имеет входное сопротивление 47 кОм. Экран ЭЛТ работает при напряжении ускорения 10 кВ.
