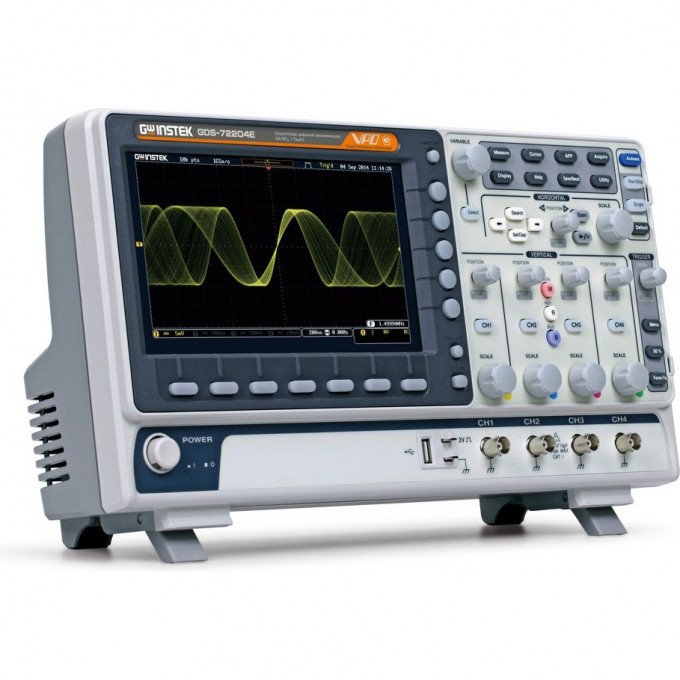

Осциллограф цифровой четырехканальный GW INSTEK 200 МГц 1 ГГц GDS-72204E
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Цифровой запоминающий осциллограф GW Instek GDS-72204E предназначен для измерения и анализа электрических сигналов. Модель оснащена четырьмя каналами, полосой пропускания 200 МГц и максимальной частотой дискретизации 1 ГГц. Устройство поддерживает функцию VPO для визуализации сигналов с высокой скоростью обновления экрана до 120 000 осциллограмм в секунду, что позволяет эффективно захватывать редкие события и глитчи.
Осциллограф GDS-72204E имеет максимальный объем памяти 10 МБ и 8-битный АЦП. Входное сопротивление составляет 1 МОм. Прибор поддерживает различные режимы работы, включая растяжку, самописец и XY, а также синхронизацию по длительности импульса и ТВ-сигналам. Доступны математические функции, включая БПФ, и цифровые фильтры. Интерфейсы USB и LAN обеспечивают удобное подключение к внешним устройствам.
Устройство подходит для широкого круга задач в области электроники, отладки и тестирования. Оно будет полезно инженерам, разработчикам и специалистам по ремонту, которым требуется точный анализ сигналов. Осциллограф позволяет проводить автоматические и курсорные измерения, а также поддерживает режим сегментированной памяти до 29 000 сегментов и функцию «Поисковая машина» для декодирования сигналов I2C/SPI/UART/CAN/LIN.
Внутренняя память осциллографа позволяет сохранять до 24 осциллограмм и 20 профилей настроек. Регистратор данных способен записывать информацию до 100 часов. В комплект поставки входят шнур питания, два делителя 1:1/1:10 и руководство по эксплуатации. Прибор внесен в Госреестр средств измерений под номером 68026-17 со сроком действия до 17.07.2027 г.
• Технология VPO для визуализации сигнала в режиме аналогового осциллографа (скорость обновления экрана 120 000 осц./с);
• Автоматические и курсорные измерения;
• Режимы растяжки, самописца и XY;
• Синхронизация по длительности импульса и ТВ;
• Математические функции и БПФ;
• Цифровые фильтры;
• Режим сегментированной памяти (до 29 000 сегментов);
• Режим «Поисковая машина» с синхронизацией и декодированием сигналов I2C/SPI/UART/CAN/LIN;
• Память на 24 осциллограммы и 20 профилей;
• Регистратор данных до 100 часов;
• Вывод данных на печать (поддержка PictBridge).
